Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Armário de Telecomunicações UPS ao ar livre | Dimensão: | W*D*H 800 mm × 1300 mm × 2210 mm |
|---|---|---|---|
| Materiais: | Aço galvanizado de parede única | Refrigeração: | condicionador de ar e fã |
| Cremalheira de equipamento: | 19 polegadas Rack e bandeja de bateria | Classificação IP: | IP55 |
| Portão: | Uma porta da frente uma porta traseira | Personalizado: | - Sim, sim. |
| cabinet: | Outdoor telecom cabinet | ||
| Destacar: | Armário integrado externo com PDU,Armário integrado externo com bateria,IP55 Armário Integrado Exterior |
||
Armário integrado externo com bateria e unidade de distribuição de energia com nível de proteção IP55
Parâmetros técnicos para o ET80130221-BA
| Configuração | Ponto | Parâmetro técnico |
| Armário | Modelo | ET80130221-BA |
| Nível de protecção | IP55 | |
| Dimensão externa | H2210mm × W800mm × D1300mm | |
| Dimensão interna | Armazém de bateria superior de 19 polegadas 33U abaixo de 1 camada | |
| Materiais |
Aço galvanizado, espessura de 1,2 mm, parede única. Espessura das peças de rolamento: 2,0 mm |
|
| Isolamento | 20 mm PEF | |
| Revestimento | Revestimento em pó de poliéster | |
| Cores | RAL7035 | |
| Portão | Uma porta da frente, uma porta traseira, bloqueio anti-roubo de três pontos, cadeado de apoio | |
| Esferas | Chaves internas | |
| Opções de instalação | Montados no chão | |
| Roteamento por cabo | Cabo para dentro e para fora da parte inferior do gabinete | |
| Refrigeração | Ar condicionado 2000W 48VDC | |
| ventilador 12038 48VDC | ||
| Unidade de distribuição de energia |
Computação de circuito alternado, com diodo supressor de tensão transitória (SPD 80KA) Geradores de energia elétrica e diesel (L1, L2, N, G) 120V Nema 5-15R 2 tomadas 1 disjuntor duplo 100A 2 disjuntores únicos 64A 3 disjuntores únicos 30A Unidade de distribuição Voltagem de entrada: AC 220V (L1, L2, N e G) 60Hz Fase única (L1, L2, N) ligação de gerador eléctrico Voltagem de entrada: AC 220V (L1, L2, N e G) 60Hz |
|
| Outros | Lâmpada LED 48VDC | |
| Meio Ambiente | Temperatura de funcionamento | -40°C~+55°C (+Radiação solar) |
| Temperatura de armazenamento | -40°C~+70°C | |
| Umidade de trabalho | 5% ~ 95% ((Sem condensação) | |
| Altitude de trabalho | 0~4000 metros | |
1.ET80130221-BAEspecificações:
Um gabinete integrado externo é um dispositivo que integra uma bateria e uma unidade de distribuição de energia (PDU) para fornecer distribuição de energia e proteção em um ambiente externo.
Funções principais:
Bateria: fornece energia de reserva para o dispositivo para garantir que ele possa continuar a funcionar por um período de tempo em caso de interrupção de energia.
Unidade de distribuição de energia (PDU): distribui a energia da fonte de alimentação para dispositivos ou sistemas e fornece proteção contra sobrecarga e proteção contra curto-circuito.
Características:
Impermeável e à poeira: geralmente com IP55 ou IP65 grau impermeável e à poeira, adaptar-se ao ambiente externo áspero.
Desempenho de dissipação de calor: Ar condicionado/ventilador integrado ou outro dispositivo de dissipação de calor para assegurar o funcionamento normal dos dispositivos internos em ambiente de alta temperatura.
Capacidade: Pode fornecer armários de várias capacidades, como 18u, 22u, 27u, 32u, 42u, etc.
Personalização: pode ser personalizado de acordo com as necessidades do usuário, incluindo tamanho, cor, função, etc.
Lista de acessórios
| - Não, não. | Ponto | Quantidade | Unidade | Especificações |
| 1 | Armário UPS externo | 1 | Conjunto |
(1) Dimensões externas: W×D×H 800×1300×2210mm (2) Um compartimento: a parte superior é o compartimento dos equipamentos, a parte inferior é o compartimento das baterias. (3) Com uma porta da frente e fechadura especial para o armário exterior (bloco de suporte) (4) Aço galvanizado, painel de estrutura sandwich, parede dupla com isolamento térmico (5) Entre a parede interna e a parede externa existem isolamentos térmicos. |
| 2 |
Ar condicionado (refrigeração para o compartimento de equipamento) |
1 | Conjunto | Capacidade de refrigeração: 2000 W; fonte de alimentação: DC48V |
| 3 | Ventilador | 1 | Conjunto | Fornecimento de energia: DC48V |
| 4 | Sensor de lâmpada LED | 1 | PC | Utilizado para controlar a luz LED ligada/desligada |
| 5 | Lâmpada LED | 1 | PC | DC48V |
| 6 | Unidade de distribuição de energia | 1 | Conjunto |
Computação de circuito alternado, com diodo supressor de tensão transitória (SPD 80KA) Geradores de energia elétrica e diesel (L1, L2, N, G) 120V Nema 5-15R 2 tomadas 1 disjuntor duplo 100A 2 disjuntores únicos 64A 3 disjuntores únicos 30A Unidade de distribuição Voltagem de entrada: AC 220V (L1, L2, N e G) 60Hz Fase única (L1, L2, N) ligação de gerador eléctrico Voltagem de entrada: AC 220V (L1, L2, N e G) 60Hz |
| 7 | Pacote | 1 | Conjunto | Caixa de madeira |
2Feature
(1) O armário é à prova de poeira, à prova de sol e à prova de chuva, que é utilizado no ambiente exterior.
(2) Refrigeração do gabinete: ar condicionado.
(3) A disposição do gabinete é razoável, o que facilita o acesso ao cabo, a fixação e a fixação à terra.
(4) Todos os cabos utilizados no armário são feitos de materiais retardadores de chama.
(5) O gabinete inclui uma barra de aterramento
3. Aplicações
O gabinete de alimentação exterior ET80130221-BA é para armazenar o sistema de alimentação de telecomunicações e as baterias, utilizados principalmente na estação base de comunicação sem fio, como o sistema 4G,Serviço integrado de comunicação/rede, estação de comutação de acesso/transmissão, comunicação/transmissão de emergência, etc.
4Diagrama de dimensões

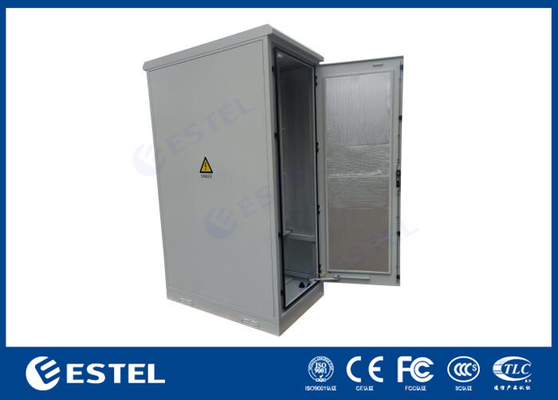

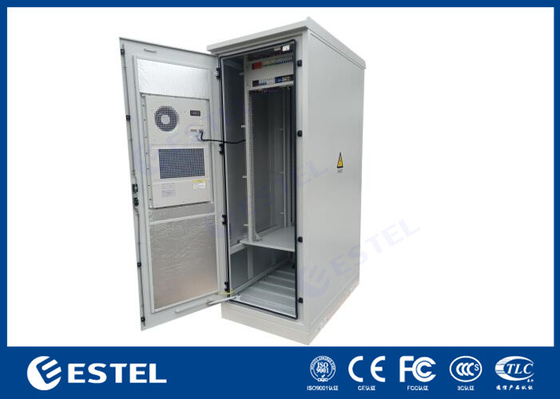

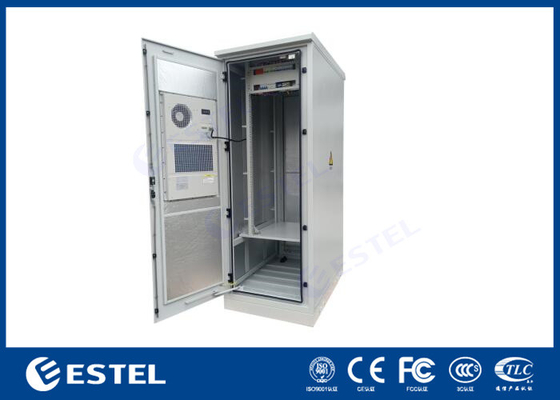

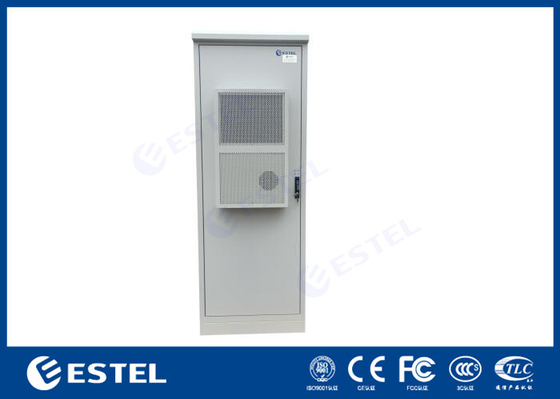

5- Fotos do gabinete.
