Inteligente exterior integrado com unidade de monitoramento e controlador de temperatura

1.Gabinete de Telecomunicações Integrado ao Ar Livre Introdução

Parâmetros técnicos

Lista de acessórios para armários de exterior

2Introdução inteligente ao exterior

A série de gabinetes integrados inteligentes para o exterior é utilizada principalmente para estações de base de comunicação sem fio, incluindo o sistema 3G/4G de nova geração, serviços integrados de comunicação/rede,Estação de comutação de acesso/transmissão, comunicação/transmissão de emergência, etc.

3. Estrutura

A série de gabinetes inteligentes para o exterior adota um painel de sanduíche de espuma com uma espessura de 20 mm e material à prova de fogo EPS no interior, que é composto por uma caixa externa,Partes e acessórios internos de chapas metálicasA caixa é de estrutura compacta, fácil de instalar, excelente no desempenho de vedação e IP55 em grau de proteção.

O gabinete é dividido em gabinete de equipamento, gabinete de energia e gabinete de bateria de acordo com as suas funções.

O gabinete externo integrado para a estação base adota um gabinete de caixa único e um gabinete de caixa duplo.

Armário de equipamentos: É integrado principalmente com unidade de distribuição de energia AC, unidade de monitoramento de circuito dinâmico, ventilador auxiliar direto e iluminação LED.

Porta e fechadura: É integrado principalmente com unidade de distribuição de energia AC, unidade de monitorização de circuito dinâmico, ventilador auxiliar de passagem direta e iluminação LED.E o espaço entre as portas é compacto.O ângulo de abertura da porta é > 110° e a porta do armário contém uma estrutura de limite.A fechadura da porta adota uma estrutura de três pontos de barra de puxar e placa de fechadura, que é firme na estrutura e forte em anti-roubo.

Disponibilidade geral:

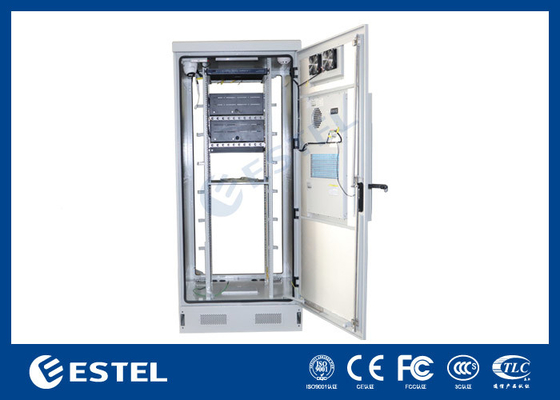

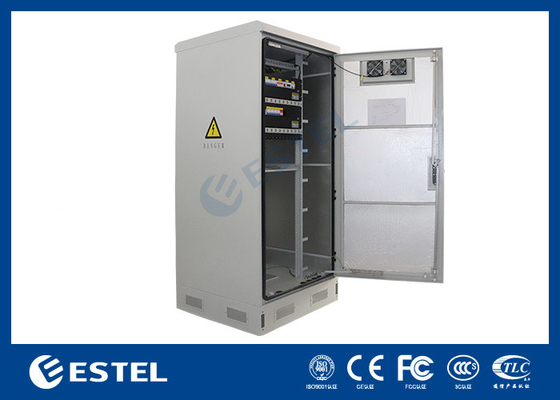

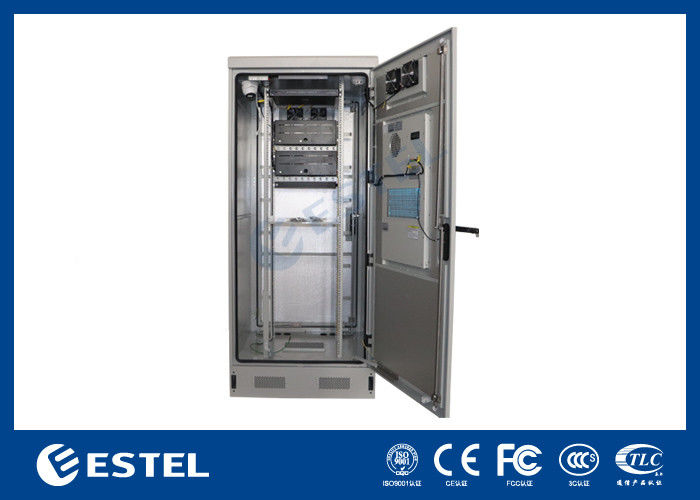

Imagens:

4Indicadores técnicos estruturais

(1)O armário pode ser instalado com um rack de 19 polegadas, um rack de 21 polegadas e um rack de bateria.satisfazer os requisitos dee;

(2) O gabinete utiliza ligação roscada com dispositivo anti-afrouxamento como estrutura e ligação do rolamento.Os rebites ou as porcas de rebites devem ser dispostos na ordemA superfície do rebitador não é côncava, deformada ou danificada.

2.2 Portas e limites das portas

A A porta do armário utiliza uma estrutura de porta com dobradiça vertical.

B O dispositivo de limite da porta tem uma função de limite quando a porta está no estado "aberta".

C O dispositivo de limite da porta activa automaticamente a função de limite ao abrir a porta e cancela manualmente a função de limite ao fechar a porta.

D Quando a porta estiver totalmente aberta, o ângulo máximo de abertura é superior a 110.

E A porta e o dispositivo de limite da porta estão em boas condições, sem desgaste excessivo, após 1000 operações repetidas de abertura/fechamento.

F O dispositivo de limite da porta pode suportar a carga estática causada pela abertura e fechamento da porta gerada pelo vento de 22 m/s no estado limite, sem danos mecânicos ou falhas funcionais.

5- Projeto da janela de ventilação e do ecrã de filtro

1Uma malha de aço inoxidável com espessura de 1 mm e especificação de 16 malhas é soldada na saída de ar da janela de ventilação,que tem a função de prevenir a invasão de insetos e animais discordantesHá um componente de malha à prova de poeira resistente à corrosão no interior da entrada de ar da janela de ventilação.O componente de malha à prova de poeira é um filtro com espessura de 10 mm e especificação de 30 ppiA malha de filtro é dobrada junto com a malha de suporte dobrada e o filtro é fixado no quadro da placa de alumínio.

2A saída de ar do ventilador é concebida no conjunto do painel da porta. A saída de ar do ventilador e o gabinete são concebidos como persianas com um ângulo vertical de 35 graus.A água da chuva flui para baixo ao longo das persianasAo mesmo tempo, há uma estrutura secundária na saída de ar para evitar que a água da chuva flua para a estrutura.

6. Projeto de fiação e proteção de aterragem

Projeto de fiação

(1) O alimentador e outros cabos externos devem ser encaminhados para o fundo;

(2) A fiação interna entre vários gabinetes normalizados adota o modo de fiação da base fora do gabinete;

(3) A linha AC, a linha DC, a linha de sinal e o fio de terra devem ser encaminhados e ligados separadamente;

(4) A parte inferior do gabinete é constituída por um buraco de passagem de arame e por um anel de borracha de passagem de arame.A coluna do armário é projetado com um fio de passagem de buraco e a abertura foi polido sem burr.

Protecção contra o atrito

1. O gabinete é equipado com uma barra de aterramento, que é feita de barra de cobre com revestimento anticorrosivo, com uma área de secção de 50 mm2,e 10 furos de parafuso de ligação de tamanho adequado e parafusos correspondentes são reservados;
2. As partes metálicas do gabinete estão interligadas e ligadas à barra de aterramento. A resistência de ligação entre dois pontos é inferior a 0,1 Ω;
3. O solo protetor de outros equipamentos do armário está ligado à barra de aterragem;
4. Todos os fios de aterragem no gabinete adotam o cabo amarelo-verde padrão nacional, e o fio de núcleo de cobre com uma área de seção de 4mm2
5. O ponto de ligação à terra tem marcas claras de ligação à terra;
6. O gabinete deve estar ligado ao sistema de aterragem exterior para assegurar a segurança da aterragem do gabinete e dos equipamentos no gabinete,e satisfazer as disposições pertinentes da Especificação Técnica QB-W-011-2007 para a Proteção contra Raios e para o Aterramento da Estação de Base.

Projeto antirrobo

Projeto anti-roubo da fechadura da porta

A resistência ao vandalismo da fechadura antiroubo deve satisfazer os requisitos da classe B da GA/T 73-1994, como se mostra na figura.

A fechadura antiroubo e a armação da porta usam uma estrutura de três pontos de antiroubo.

Fixação de ligações

• A ligação roscada com dispositivo anti-afrouxamento é usada como ligação estrutural e de suporte de carga.A ligação é firme e não há ligação ausente ou ligação virtual;
• Os rebites ou as porcas dos rebites devem estar dispostos em ordem e não devem haver cabeça torta, cabeça rachada ou solta; a superfície do rebitador não deve ser côncava, deformada ou danificada;
• A dobradiça da porta adota o modo de dobradiça interna.

Cor do revestimento

A cor do revestimento da superfície do armário é cinza branco (RAL7035).O revestimento cumpre os requisitos da norma GB/T 3181-2008.

7Principais características

• A caixa tem as características de prevenção de poeira, proteção solar, proteção contra chuva, etc., e é totalmente adaptada ao ambiente exterior.
• O gabinete de equipamento adota ar condicionado para dissipação de calor (o trocador de calor também pode ser selecionado como equipamento de dissipação de calor), com MTBF ≥ 50000h.
• O armário está equipado com luminárias.
• O layout do gabinete é razoável e a introdução do cabo, fixação e aterragem são convenientes para operação e manutenção;A linha de sinal e o cabo óptico têm furos de entrada independentes, que não interferirão uns com os outros.
• Os cabos utilizados no armário são feitos de materiais retardadores de chama.

8Principais indicadores de desempenho técnico

• 8.1 Condições de funcionamento: temperatura ambiente: - 40 °C~+70 °C;Humidade ambiente: ≤ 95% (a +40 °C);Pressão atmosférica: 70 KPa~106 KPa.
• 8.2 Material: chapa galvanizada + chapa de sanduíche.
• 8.3 Tratamento de superfície: desengraçamento, remoção da ferrugem, prevenção da ferrugem e fosfatagem (ou galvanização), pulverização de plástico.
• 8.4 Armário com um portador de peso ≥ 600 kg.
• 8.5 Grau de protecção do gabinete: IP55.
• 8.6 Retardo de chama: satisfazer os requisitos do ensaio A da norma GB5169.7.
• 8.7 Resistência de isolamento: a resistência de isolamento entre o dispositivo de ligação à terra e a caixa metálica não deve ser inferior a 2X104 M Ω/500 V (DC).
• 8.8 Tensão de resistência: a tensão de resistência entre o dispositivo de ligação à terra e a caixa metálica não deve ser inferior a 3000 V (DC)/1min.
• 8.9 Resistência mecânica: cada superfície suporta uma pressão vertical > 980 N e a extremidade mais externa suporta uma pressão vertical > 200 N após a abertura da porta.

9Desenho de instalação inferior
