Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Rectificador de telecomunicações montado em rack | Módulo rectificador: | 3 kW × 9 unidades |
|---|---|---|---|
| Controlador: | Comunicação Ethernet, SNMP, ModBus e RS485 | Modo de instalação: | Cremalheira de 19 polegadas |
| Capacidade total: | 450A | Voltagem de saída: | -48VDC (-42 a -58VDC) |
| Modulo: | Quente-swappable | Gestão da bateria: | Apoio |
| Voltagem de saída: | DC48V | Aplicação: | Telecomunicações, Utilidades, Automatização Industrial, Transmissão de Energia Elétrica, BTS |
| Destacar: | Sistema de retificação de telecomunicações de 19 polegadas,Sistema de alimentação de reserva DC48V,Rectificador de potência Cabinet Telecomunicações |
||
Sistema de alimentação de reserva para gabinete de telecomunicações de 19 polegadas de potência de retificador padrão
1Sistema de retificação de 6U 27KW
O "sistema rectificador 48VDC" refere-se tipicamente a um sistema de alimentação de corrente contínua (CC) que produz 48 volts (VDC).
Centros de dados, controlo industrial e outras aplicações que exijam uma potência de CC estável.
O retificador, componente-chave deste sistema, funciona principalmente para converter eletricidade de corrente alternada (CA) em eletricidade de corrente contínua (CC).
O ET48450 é constituído por uma unidade de distribuição, um módulo de retificação, um módulo de conversão e um módulo de monitorização.
| Configuração | Módulo rectificador | Observação |
| Padrão | GB 4943 | Para mais informações, consulte as especificações dos módulos |
| Padrão | IEC/EN 62368-1 | |
| Padrão | EN 55032 Classe A,GR1089 Edição 4,R3-10, R3-11, R3-12 Classe B certificado pela América do Norte | |
| Padrão | EN300386, CLASSA |
2. 5U 27KW Sistema de retificação Detalhes rápidos:
| Ar condicionado Distribuição | DC Distribuição | ||
| Modo de entrada | 380VAC trifásico | Tensão de saída | 42 a -58VDC,valor nominal:-53,5VDC |
| Capacidade de entrada | 63A | Disjuntor de carga |
LLVD:63A/1Px8; LLlvd2:63A/1Px8 BLVD:63A/1Px8, sem interruptor por defeito, autoconfiguração do utilizador |
| Frequência de entrada | 45 a 66 Hz, valor nominal:50 Hz/60 Hz | DOCUP | 10kA/20kA,8/20μs |
| Rectificador | Controlador | ||
| Voltagem de entrada | 85 a 290VAC, 220VAC nominal | Altitude | 3Al ((2 temperatura da bateria,1 temperatura ambiente).2 RS485,7 D |
| Eficiência | > 96% | Entrada de sinal | 6 contacto seco |
| Potência nominal | 3000W ((176 a 290VAC | Porto de comunicação | RS485, SNMP |
| Temperatura de funcionamento | -10°C a +75°C (com total de saída inferior a 55°C) | Modo de exibição | LCD |
| Sistema | Meio Ambiente | ||
| Modo de arrefecimento | Refrigeração natural | Temperatura de funcionamento | 10°C a + 55°C |
| Modo de cablagem | Entrada superior e saída superior | Temperatura de armazenamento | 40°C a +75°C |
| Modo de manutenção | Manutenção frontal | Umidade de funcionamento | 5% a 95% ((não condensado) |
|
Nível de protecção |
Proteção IP20 |
Altitude |
0 a 4000 m ((se a altitude estiver na faixa de 3000 m a 4000 m, a temperatura máxima de funcionamento diminui 1°C à medida que a altitude aumenta 200 m) |
Características do produto
1) O módulo rectificador adota a tecnologia de compensação do factor de potência ativo e o valor do factor de potência atinge 0.99.
2) A gama de funcionamento normal da tensão de entrada AC é larga até 90 ̊290V, Fase Única, (323 V~480 V ac, Fase 3).
3) O módulo de retificação adota a tecnologia de comutação suave de ponte completa e a eficiência é de até 96%.
4) Gestão inteligente da bateria. Existem funções de desligamento de carga e proteção contra baixa tensão da bateria (LVLD+LVBD) e desligamento secundário (interruptor de alimentação secundário),que pode realizar funções como a compensação de temperatura, equalização automática e controlo de carga flutuante, regulação automática da tensão, cálculo da capacidade da bateria e teste online da bateria.
5) O módulo rectificador adota a tecnologia de troca a quente sem danos, plug and play, e o tempo de substituição é inferior a 1min.
6) Design em rede, fornecendo múltiplas interfaces de comunicação (como RS485, contacto em seco), rede flexível, monitorização local e remota limitada, sem supervisão.
7) Projeto de protecção contra raios para os lados AC e DC, adequado para zonas de tempestade.
8) Suporte às funções de protecção contra falhas e alarme de falhas.
9) A operação e a manutenção amigáveis podem ser instaladas contra a parede, economizando espaço efetivamente.
10) Radiação ultra-baixa.

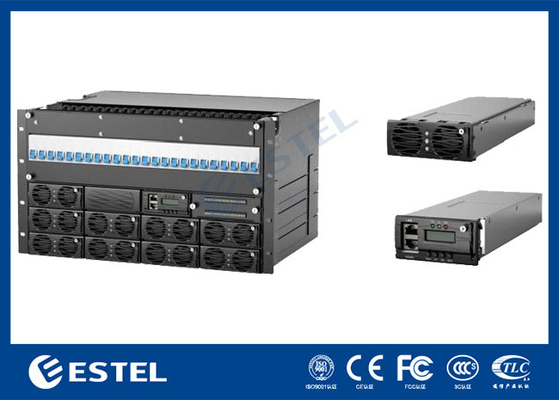

3Imagem do sistema de retificação:
