Detalhes do produto:
Condições de Pagamento e Envio:
|
| Bloqueio do gabinete: | Bloqueio anti-roubo de três pontos (bloqueio de apoio) | Tamanho externo: | W*D*H 800*940*2050mm |
|---|---|---|---|
| Materiais: | Aço galvanizado | Método de arrefecimento: | Ar condicionado para arrefecimento |
| Cremalheira de equipamento: | 19 polegadas, 40U | Classificação IP: | IP55 |
| Prazo de pagamento: | T/T | Porto de embarque: | Shenzhen |
| Módulo rectificador: | - Sim, sim. | Maneira da montagem: | montagem do assoalho |
| Destacar: | Sistema de alimentação Cabine de telecomunicações ao ar livre,Armário de telecomunicações ao ar livre 40U,Armário de Telecomunicações Exteriores Com Ar Condicionado |
||
40U padrão 19 polegadas exterior gabinete de energia híbrida com energia solar e sistema de energia
Breve Introdução
O gabinete de telecomunicações externo 48VDC 300A 40U é um gabinete externo que fornece um ambiente de trabalho físico seguro e confiável para sites de comunicação sem fio.
O sistema integra funções como um armário exterior, equipamento de controlo de temperatura e monitorização ambiental.
O sistema de alimentação e a unidade de distribuição de energia AC/DC podem ser instalados de acordo com as exigências do utilizador no interior do gabinete.
Enquanto o espaço de instalação é reservado para o equipamento do utilizador e a bateria de reserva.
40U padrão 19 polegadas exterior gabinete de energia híbrida
O nosso armário exterior de 19 polegadas padrão de 40 U (altura da unidade) equipado com funcionalidade de energia híbrida, integrando energia solar e sistemas de energia.
Esses armários são tipicamente utilizados em ambientes externos que exigem uma fonte de alimentação estável e potencialmente enfrentam fontes de alimentação instáveis ou interrompidas,como estações de base de comunicação e pontos de transmissão de dados em zonas remotas.
Através do sistema de energia solar, o armário pode coletar energia solar durante o dia e convertê-la em energia elétrica para armazenamento,Para utilização durante a noite ou em dias nublados em que a energia solar não possa ser directamente utilizada.
Enquanto isso, o sistema de alimentação serve como fonte de energia de reserva ou primária, garantindo o funcionamento contínuo e estável do equipamento dentro do gabinete.
40U padrão 19 polegadas exterior gabinete de energia híbrida
| Lista de configurações | |
| Tamanho externo |
800 mm ((W) x 940 mm ((D) x 2050 mm ((H) (incluindo protuberâncias de regulação de temperatura) |
| Área de cobertura | 800 mm ((W) x 700 mm ((D) |
| Altura da base | 150 mm |
| Peso | ≤ 130 kg (excluindo o equipamento e a bateria) |
| Espaço do usuário | 37U |
| Materiais |
Parede:1Chapa de aço galvanizado de 0,2 mm Portão:1Chapa de aço galvanizado de 0,5 mm |
| Bloqueio | Bloqueio anti-roubo de três pontos, padrão europeu ou núcleo, pode mudar ou combinar cadeado sozinho |
| Posição de fiação | Para dentro e para fora |
| Furtos de fiação | 10xφ36 |
|
Grau de protecção |
IP55 |
| Informações relativas ao controlo da temperatura | |
|
Equipamento Compartimento |
Modo: trocador de calor Eficiência de dissipação de calor:200W/K Tensão nominal:48VDC Potência nominal: 520 W |
|
Compartimento da bateria |
Modo:Condicionador de ar em CC Capacidade de arrefecimento (L35/L35):500W Voltagem nominal: 48VDC Consumo de energia (L35/L35):160W |
Lista de acessórios:
| Iluminação | Luz DC-48VLED |
| Sensor de fumaça | 12VDC |
| Sensor de inundação | Contato seco |
|
Temperatura e Sensor de humidade |
12VDC |
| Controle de acesso | Contacto seco |
| Meio Ambiente | |
| Temperatura de funcionamento | 10°C a +45°C |
| Temperatura de armazenamento | 40°C a +75°C |
| Umidade de funcionamento | 5% a 95% (não condensado) |
|
Altitude |
0 a 4000 m (se a altitude estiver dentro do intervalo de 3000m a 4000m,o máximo de funcionamento A temperatura diminui 1°C à medida que a altitude Aumentos de 200m) |
| Informações internas sobre a prateleira | |
|
Equipamento Compartimento |
Modo rack: 19" de acordo com a norma IEC 60297-3 Profundidade: 400 mm Altura:20U A distância disponível na frente do 19":180mn |
|
Compartimento da bateria |
Modo rack:dois grupos de suportes de baterias Altura de cada suporte de bateria:≥ 350 mm Opcional:17U19" rack para bateria de lítio |
40U padrão 19 polegadas gabinete de energia híbrida exterior:
É um sub-rack de 19 polegadas para sistema de energia híbrida, com um design compacto de 5U de altura para atender às necessidades críticas de aplicação de fibra e transmissão de microondas, dispositivo de acesso, interruptor...
A potência máxima do sistema é de 150A, com entrada AC/entrada DC/bateria/carga MCBs. Os cabos são de acesso frontal com MCB e barra de bus.
RectificadorPrincipais características:
·Alteração da tensão de entrada: 85 a 290 VAC para rectificador e 120 a 420 VDC para MPPT
·O retificador, o MPPT e o controlador são ligáveis a quente, de fácil e rápida manutenção em linha
·Alta eficiência de até 96% para menor custo operacional
·Suporta interfaces de comunicação Ethernet,SNMP,ModBus e RS485
| Distribuição de entrada | ||
| Ar condicionado | DC | |
| Modo de entrada | 220VAC monofásico | 120VDC a 425VDC |
| Frequência de entrada | 45 a 65 Hz,valor nominal:50 Hz/60 Hz | / |
| Capacidade de entrada | 63A/2Px1 | 63A/2Px5 |
| DOCUP | 20kA/40kA,8/20μs | |
| Distribuição da produção | ||
| Rectificador | Modulo Solar | |
| Tensão de saída | -42 a -58VDC, valor nominal: -53,5VDC | -42 a 58VDC, valor nominal: -54,5VDC |
| Dispositivos de desaceleração | 125A/2P | |
| Dispositivos de travagem de carga | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| SPD de corrente contínua | 20kA/40kA,8/20μs | |
| Modulo | ||
| Módulo rectificador | Modulo Solar | |
| Voltagem de entrada |
de 85 a 290 VAC, de potência nominal de 220 VAC |
120 a 420VDC, classificado em 340VDC |
| Eficiência | > 96% | > 96% |
| Potência nominal | 3000W ((176 a 290VAC) | 3000W ((200 a 425VAC) |
|
Temperatura de funcionamento |
-10°C a +75°C ((com total de saída inferior a 55°C) | -10°C a +75°C (potência total inferior a 50°C) |
| Controlador | |
| Entrada de sinal | 3Al ((2 temperatura da bateria,1 temperatura ambiente),2RS485,7 DI |
| Saída de alarme | 6 contacto seco |
| Porto de comunicação | RS485, SNMP |
| Modo de exibição | LCD |
| Sistema | |
| Dimensão (WxDxH) | 482x350,6×9U,≤30kg ((sem módulos) |
| Modo de arrefecimento | Refrigeração natural |
| Modo de manutenção | Manutenção frontal, mudança de nível do módulo de suporte |
| Nível de protecção | Proteção IP20 |
| Meio Ambiente | |
| Temperatura de funcionamento | -10°C a +50°C |
| Temperatura de armazenamento | -40°C a +75°C |
| Umidade de funcionamento | 5% a 95% ((não condensado) |
|
Altitude |
0 a 4000 m ((se a altitude estiver na faixa de 3000 m a 4000 m, a temperatura máxima de funcionamento diminui 1°C à medida que a altitude aumenta 200 m) |
*desenho personalizado disponível.

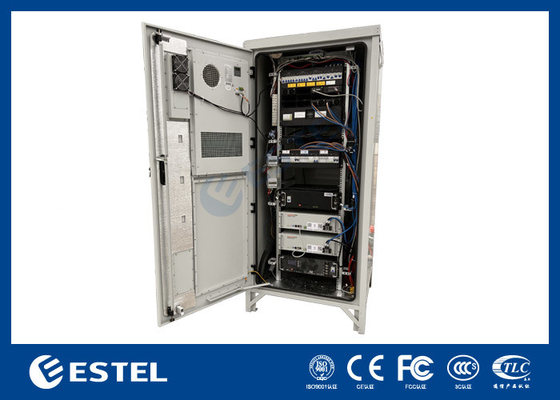

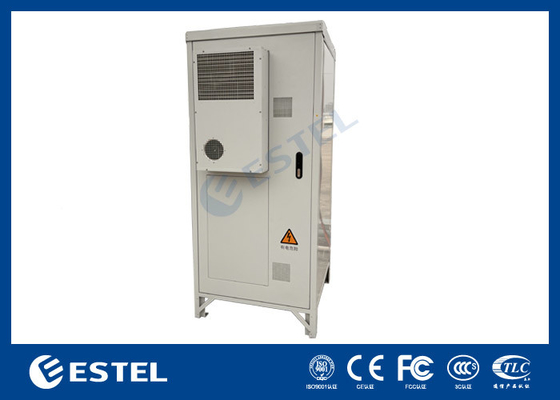

Imagens do gabinete:

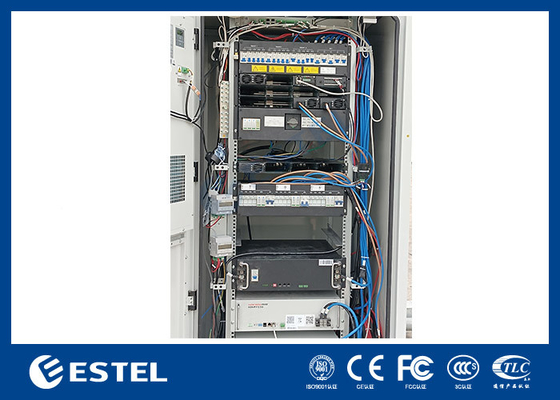

Rectificador Imagens:
Definição de PI
IP55/IP65
IP55= Características dos compartimentos:
Proteção completa contra poeira, óleo e outros materiais não corrosivos
Protecção completa contra o contacto com equipamentos fechados
Protecção contra a água, até à água projetada por um bocal contra o recinto de qualquer direcção
Disponível em montagem de parede, de pé livre, de canal e de poste de telégrafo
Disponíveis serviços de filtragem de logotipo, anodização ou gravação
IP65= Características dos gabinetes:
Proteção completa contra poeira, óleo e outros materiais não corrosivos
Protecção completa contra o contacto com equipamentos fechados
Protecção contra a água, até à água projetada por um bocal contra o recinto de qualquer direcção
Disponível em montagem de parede, de pé livre, de canal e de poste de telégrafo
Disponíveis serviços de filtragem de logotipo, anodização ou gravação
Fabricação a medida com recortes, isolamento, dobradiças, fechaduras ou fechaduras
Características do gabinete:
| Características | Descrição |
|
Características do módulo
|
O módulo solar tem a função de rastreamento de ponto de potência máxima. |
| O módulo rectificador adota a tecnologia de compensação do fator de potência ativo, o valor do fator de potência é até 0.99 | |
| A eficiência máxima do módulo rectificador é superior a 93% | |
| A eficiência máxima do módulo solar é superior a 95% | |
| O módulo solar e o módulo rectificador têm uma elevada densidade de potência | |
| O módulo solar e o módulo rectificador adotam a tecnologia de troca quente não destrutiva, ou seja, Plug-and-Play. | |
| O módulo solar e o módulo rectificador têm função de protecção contra sobrevoltagem de saída, incluindo protecção contra sobrevoltagem de hardware e protecção contra sobrevoltagem de software.E o software de proteção contra sobrevoltagem tem dois modos para opção: o primeiro modo de bloqueio por sobrevoltagem, o quarto modo de bloqueio por sobrevoltagem | |
| Gestão da bateria | Gerenciamento perfeito da bateria: proteção da bateria, e funções como regulação automática de tensão, limitação de corrente, cálculo da capacidade da bateria,Equalização automática/conversão da taxa flutuante, teste de bateria online. |
| Gestão complementar da luz e da electricidade | Função de gestão complementar perfeita luz/eletricidade, que pode alcançar a prioridade do abastecimento de energia solar e e maximizar o uso da energia solar |
| Estatísticas de potência | Consumo de electricidade em carga, energia gerada por energia solar, energia gerada pela rede, energia gerada pela DG, descarga de bateria, carga de bateria |
| Registo de dados |
Registo de 90 dias de dados históricos, os dados históricos podem ser carregados. 200 registos de alarme histórico, 10 grupos de dados de ensaio da bateria |
| Função de alarme | Funções perfeitas de proteção contra falhas e alarme de falhas |
| Projeto de rede |
Fornecer contacto seco e outras portas de comunicação para flexibilizar a rede; Permitir a atualização do software do extremo próximo e a operação sem supervisão |
| Interface de operação humanizada |
O LCD foi concebido com um ângulo de 15 graus, o que é mais intuitivo e conveniente para o funcionamento do utilizador. Consultar os parâmetros de funcionamento, estatísticas e alarmes históricos do sistema através do LCD. Controlar o sistema manualmente através do LCD |
| Protecção contra raios | Projeto perfeito de proteção contra raios nos lados AC e DC |
| Projeto de poupança de energia | O sistema, para além da função de poupança de energia do módulo rectificador, também suporta e prioriza a utilização da energia solar de entrada para a carga, faz pleno uso da energia solar,Para alcançar a economia de energia e reduzir as emissões de gases com efeito de estufa |
| Tipo exterior | O nível de protecção do sistema é de até IP55, pode ser utilizado ao ar livre. |
|
Sistema
|
Todos os equipamentos do sistema suportam a manutenção na frente |
| O sistema adota a tecnologia de sono do módulo rectificador, contador duplo de estado estacionário, shunt de baixa potência e tecnologia ajustável de velocidade do ventilador e tem uma função de economia de energia mais proeminente | |
| O aquecedor AC opcional faz com que o sistema funcione em baixa temperatura de forma confiável | |
| Monitorização remota | O Modem está configurado com função GPRS que pode realizar monitoramento remoto através do fornecimento de dados para o servidor da Internet |
Armário de energia híbrida com energia solar e aplicação do sistema de energia:
O nosso gabinete é amplamente utilizado na indústria de comunicação ao ar livre.etc..
Adequado para uso em ruas, edifícios, montanhas, áreas urbanas, rurais, residenciais e outras áreas.
