Sistema de energia de telecomunicações híbrido de aço galvanizado 48VDC 300A 40U gabinete de telecomunicações ao ar livre com ar condicionado
Detalhes do produto
Gabinete de Telecomunicações de Aço Galvanizado
,Sistema de alimentação de telecomunicações ao ar livre 48VDC
,Gabinete híbrido de telecomunicações com ar condicionado
Armário exterior híbrido das telecomunicações do sistema de energia 48VDC 300A 40U com condicionador de ar
Introdução
Sistema de energia de telecomunicações híbrido 48VDC 300A 40U O gabinete de telecomunicações externo é um gabinete externo que fornece um ambiente de trabalho físico seguro e confiável para locais de comunicação sem fio. O sistema integra funções como um gabinete externo, equipamento de controle de temperatura e monitoramento ambiental.
Características chaves do armário exterior híbrido das telecomunicações do sistema de energia 48VDC 300A 40U
·O gabinete único é responsável por uma área inferior a 1 metro quadrado, o endereço do site é fácil de ser obtido
·Sistema de controle de temperatura:fácil manutenção, limpeza e substituição
· Forte capacidade anti-roubo: dobradiça interna, porta embutida, suporte para cadeado externo
·Controle de temperatura de subdivisão fina, economia máxima de energia
Armário exterior híbrido das telecomunicações do sistema de energia 48VDC 300A 40UConfiguração
|
Informações Básicas |
|
|
Tamanho externo |
800 mm (L) x 940 mm (P) x 2050 mm (A) (inclui saliências de controle de temperatura) |
|
Área de Cobertura |
800 mm (L) x 700 mm (P) |
|
Altura da base |
150mm |
|
Peso |
≤130kg (excluindo equipamento e bateria) |
|
Espaço do usuário |
37U |
|
Material |
Parede: chapa de aço galvanizada de 1,2 mm Porta: chapa de aço galvanizada de 1,5 mm |
|
Trancar |
Bloqueio anti-roubo de três pontos, núcleo ock padrão europeu, pode mudar ou combinar o cadeado sozinho |
|
Posição da fiação |
Parte inferior dentro e fora |
|
Orifícios de fiação |
10xφ36 |
|
Grau de proteção |
IP55 |
|
Informações de controle de temperatura |
|
|
Equipamento Compartimento |
Modo: trocador de calor Eficiência de dissipação de calor:200W/K Tensão nominal:48VDC Potência de taxa: 520W |
|
Compartimento da bateria |
Modo: ar condicionado DC Capacidade de refrigeração (L35/L35):500W Tensão nominal: 48VDC Consumo de energia (L35/L35):160W |
|
Outras informações |
|
|
Iluminação |
Luz DC-48VLED |
|
Sensor de fumaça |
12 V CC |
|
Sensor de inundação |
Contato seco |
|
Temperatura e sensor de umidade |
12 V CC |
|
Controle de acesso |
Contato Seco |
|
Ambiente |
|
|
Temperatura operacional |
10℃ a +45℃ |
|
Temperatura de armazenamento |
40℃ a +75℃ |
|
Umidade operacional |
5% a 95% (sem condensação) |
|
Altitude |
0 a 4000m (se a altitude estiver dentro da faixa de 3000m a 4000m, o máximo de operação a temperatura diminui em 1 ℃ conforme a altitude aumenta em 200m) |
|
Informações internas do rack |
|
|
Equipamento Compartimento |
Modo rack: espaço de 19" de acordo com IEC 60297-3 Profundidade: 400mm Altura: 20U A distância disponível na frente dos 19":180mn |
|
Compartimento da bateria |
Modo rack: suporte de bateria de dois grupos Altura de cada suporte de bateria:≥350mm Opcional: rack 17U19" para bateria de lítio |
Armário exterior híbrido das telecomunicações do sistema de energia 48VDC 300A 40URetificador
É um sub-rack de 19 polegadas para sistema de energia híbrido, com design compacto de altura 5U para atender às necessidades críticas de aplicação de transmissão de fibra e micro-ondas, dispositivo de acesso, switch. A potência máxima do sistema é 150A, com entrada CA/entrada CC/bateria/carga MCBs.
Retificadorprincipais recursos
· Ampla faixa de tensão de entrada: 85 a 290 VCA para retificador e 120 a 420 VCC para MPPT
·Retificador, MPPT e controlador são hot pluggable, manutenção on-line fácil e rápida
·Alta eficiência de até 96% para menor custo operacional
·Suporta interfaces de comunicação Ethernet, SNMP, ModBus e RS485
|
Distribuição de entrada |
||
|
|
AC |
CC |
|
Modo de entrada |
220VAC monofásico |
120VCC a 425VCC |
|
Frequência de entrada |
45 a 65 Hz, valor nominal: 50 Hz/60 Hz |
/ |
|
Capacidade de entrada |
63A/2Px1 |
63A/2Px5 |
|
SPD |
20kA/40kA,8/20μs |
|
|
Distribuição de saída |
||
|
|
Retificador |
Módulo Solar |
|
Tensão de saída |
-42 a-58VDC, valor nominal:-53,5VDC |
-42 a-58VDC, valor nominal:-54,5VDC |
|
Disjuntores de bateria |
125A/2P |
|
|
Disjuntores de carga |
Lvd:32A/1Px1,10A/IPx5; Avenida:32A/1Px2,10A/1P×5 |
|
|
DC SPD |
20kA/40kA,8/20μs |
|
|
Módulo |
||
|
|
Módulo Retificador |
Módulo Solar |
|
Tensão de entrada |
85 a 290 VCA, avaliado em 220 VCA |
120 a 420 VCC classificado como 340 VCC |
|
Eficiência |
>96% |
>96% |
|
Potência nominal |
3000 W (176 a 290 VCA) |
3000 W (200 a 425 VCA) |
|
Temperatura de trabalho |
-10°℃ a +75℃(saída total abaixo de 55℃) |
-10°C a +75°C (saída total abaixo de 50°C) |
|
Controlador |
|
|
|
|
|
Entrada de sinal |
3Al (2 temperaturas da bateria, 1 temperatura ambiente), 2RS485,7 DI |
|
Saída de alarme |
6 contato seco |
|
Porta de comunicação |
RS485,SNMP |
|
Modo de exibição |
LCD |
|
Sistema |
|
|
|
|
|
Dimensão (LxPxA) |
482x350,6×9U,≤30kg(sem módulos) |
|
Modo de resfriamento |
Resfriamento natural |
|
Modo de manutenção |
Manutenção frontal, mudança de grau do módulo de suporte |
|
Nível de proteção |
IP20 |
|
Ambiente |
|
|
|
|
|
Temperatura operacional |
-10℃ a +50℃ |
|
Temperatura de armazenamento |
-40°C a +75°C |
|
Umidade operacional |
5% a 95% (sem condensação) |
|
Altitude |
0 a 4.000 m (se a altitude estiver na faixa de 3.000 m a 4.000 m, a temperatura máxima de operação diminui em 1 ℃ à medida que a altitude aumenta em 200 m) |
*design personalizado está disponível.
Imagens do retificador
Princípio de funcionamento
Normalmente, o sistema de energia funciona em um estado de carga flutuante paralelo, ou seja, o módulo retificador, o módulo solar, a carga e a bateria funcionam em paralelo. Módulos solares e módulos retificadores fornecem corrente de carga flutuante para dispositivos de comunicação de energia e baterias.
Quando a rede elétrica está desligada, o módulo retificador para de funcionar. Se a fonte de alimentação solar estiver normal, o módulo solar alimentará os dispositivos de comunicação e carregará a bateria.
Quando a energia da rede elétrica está desligada, o módulo retificador para de funcionar. Se a energia solar falhar ao mesmo tempo, os dispositivos de comunicação serão alimentados por baterias. sinal de parada para o gerador e o gerador desliga.
IP55/IP65
IP55= Características dos Invólucros:
Proteção completa contra poeira, óleo e outros materiais não corrosivos
Proteção completa contra contato com equipamentos fechados
Proteção contra água, até água projetada por um bico contra o invólucro em qualquer direção
Disponível em montagem na parede, independente, em calha e em poste telegráfico
Serviços de serigrafia, anodização ou gravação estão disponíveis
IP65= Características dos Gabinetes:
Proteção completa contra poeira, óleo e outros materiais não corrosivos
Proteção completa contra contato com equipamentos fechados
Proteção contra água, até água projetada por um bico contra o invólucro em qualquer direção
Disponível em montagem na parede, independente, em calha e em poste telegráfico
Serviços de serigrafia, anodização ou gravação estão disponíveis
Personalizado com recortes, isolamento, dobradiças, travas ou fechaduras
Características exteriores híbridas do armário das telecomunicações do sistema de energia 48VDC 300A 40U
|
Características |
Descrição |
|
Característica do módulo
|
O módulo solar possui função de rastreamento de ponto de potência máxima. A precisão máxima de rastreamento do power point é superior a 99,5% |
|
O módulo retificador adota tecnologia de compensação de fator de potência ativa, o valor do fator de potência é de até 0,99 |
|
|
A eficiência máxima do módulo retificador é superior a 93% |
|
|
A eficiência máxima do módulo solar é superior a 95% |
|
|
O módulo solar e o módulo retificador possuem alta densidade de potência |
|
|
O módulo solar e o módulo retificador adotam a tecnologia não destrutiva hot swap, ou seja, Plug-and-Play. Demora menos de um minuto para substituir o módulo solar e o módulo retificador |
|
|
O módulo solar e o módulo retificador têm função de proteção contra sobretensão de saída, incluindo proteção contra sobretensão de hardware e proteção contra sobretensão de software. E a proteção contra sobretensão do software tem dois modos de opção: o primeiro modo de bloqueio de sobretensão, o quarto modo de bloqueio de sobretensão |
|
|
Gerenciamento de bateria |
Gerenciamento perfeito da bateria: proteção da bateria e funções como regulação automática de tensão, limitação contínua de corrente, cálculo da capacidade da bateria, equalização automática/conversão de carga flutuante, teste de bateria online. |
|
Gestão complementar de luz e eletricidade |
Função perfeita de gerenciamento complementar de luz/eletricidade, que pode atingir a prioridade do fornecimento de energia solar e maximizar o uso da energia solar |
|
Estatística de energia |
Consumo de eletricidade de carga, energia gerada por energia solar, energia gerada pela rede elétrica, energia gerada por GD, descarga da bateria, carga da bateria |
|
Registro de dados |
Registro de dados históricos de 90 dias, os dados históricos podem ser carregados. 200 registros de alarme histórico, 10 grupos de dados de teste de bateria |
|
Função de alarme |
Funções perfeitas de proteção contra falhas e alarme de falhas |
|
Projeto de rede |
Fornecendo contato seco e outras portas de comunicação para flexibilidade de rede; Habilitando atualização de software final proximal e operação autônoma |
|
Interface de operação humanizada |
O LCD foi projetado com um ângulo de 15 graus, o que é mais intuitivo e conveniente para a operação do usuário. Consulte os parâmetros operacionais, estatísticas e histórico de alarmes do sistema através do LCD. Controle o sistema manualmente através do LCD |
|
Proteção contra raios |
Design perfeito de proteção contra raios nos lados CA e CC |
|
Design que economiza energia |
O sistema, além da função de economia de energia do módulo retificador, também suporta e dá prioridade ao uso da energia solar na carga, aproveita ao máximo a energia solar, para obter economia de energia e reduzir as emissões de gases de efeito estufa |
|
Tipo externo |
O nível de proteção do sistema é de até IP55, podendo ser usado em ambientes externos. O sistema é compacto e fácil de instalar |
|
Sistema
|
Todos os equipamentos do sistema apoiam a manutenção na frente |
|
O sistema adota tecnologia de suspensão do módulo retificador, contator duplo de estado estacionário, derivação de baixa potência e tecnologia ajustável de velocidade do ventilador e tem função de economia de energia mais proeminente |
|
|
O aquecedor AC opcional faz com que o sistema funcione de forma confiável em baixas temperaturas |
|
|
Monitoramento remoto |
O Modem está configurado com função GPRS que pode realizar monitoramento remoto através do fornecimento de dados ao servidor de Internet |
Aplicação de gabinete de armazenamento de energia
Nosso gabinete é amplamente utilizado na indústria de comunicação externa. O gabinete pode ser equipado com diversos equipamentos de comunicação, sistema de alimentação retificadora, unidade de monitoramento, bateria, fibra óptica, etc. Adequado para uso em ruas, topos de edifícios, topos de montanhas, áreas urbanas, rurais, residenciais e outras áreas.

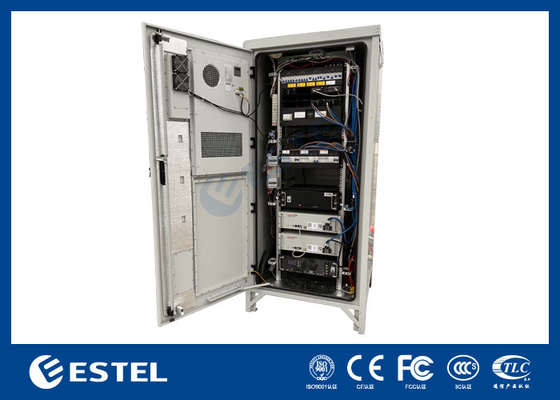

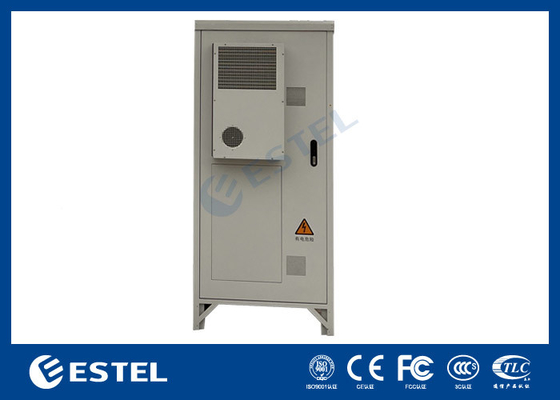

Fotos do gabinete
-
28U Gabinete de energia exterior integrado com sistema de retificação UPS Bateria armazenamento de energia
28U Gabinete de energia exterior integrado com sistema de retificação UPS Bateria de armazenamento de energia 1Breve introdução: Os armários de telecomunicações ao ar livre geralmente vêm com uma série de recursos para garantir a proteção e a funcionalidade do equipamento de telecomunicações. ... -
Armário de poder exterior, armário exterior das telecomunicações com sensor da água/sensor da porta
Armário de poder exterior, armário exterior das telecomunicações com sensor da água/sensor da porta 1. Descrição O armário é um armário do compartimento. O condicionador de ar e o permutador de calor refrigerando do uso do armário, para assegurar os equipamentos operam-se normalmente na variação da ... -
Proteção exterior do ingresso do armário IP55 das telecomunicações do controle de temperatura com soquete do gerador
Armário de poder exterior do controle de temperatura/armário exterior das telecomunicações com soquete do gerador 1. Especificações (1) parâmetros técnicos Proteção do ingresso: IP55 Prova do relâmpago da categoria B: Substantivo: 60KA, máximo: 100KA Temperatura: Temperatura de trabalho: -40°C ~ +55... -
Painel exterior IP55 da estrutura do sanduíche do armário de poder de Emerson Rectifier/bateria
Armário exterior da fonte de alimentação do painel da estrutura do sanduíche com Emerson Rectifier e a bateria 1 descrição do produto 1,1 aparência Depois que o armário é instalado, segundo as indicações de figura 1 e de figura 2 Figura 1 Figura 2 1,2 configuração do armário A configuração integrada ...
