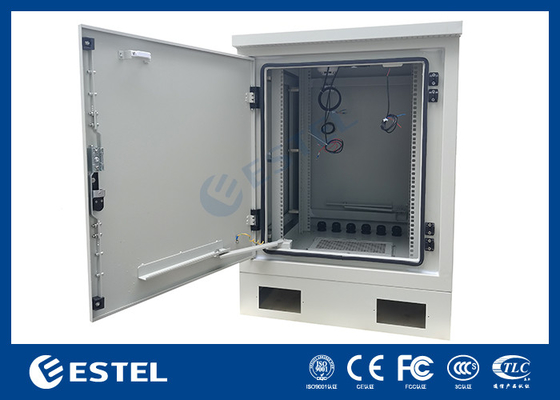

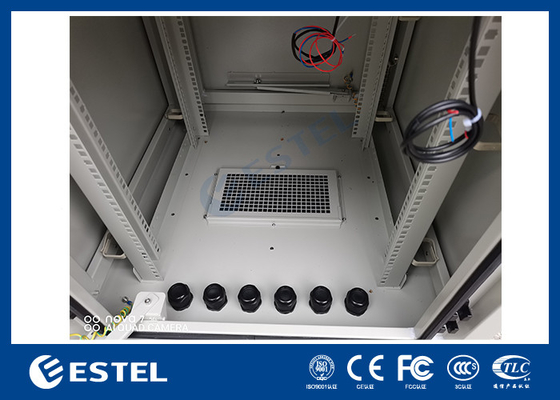

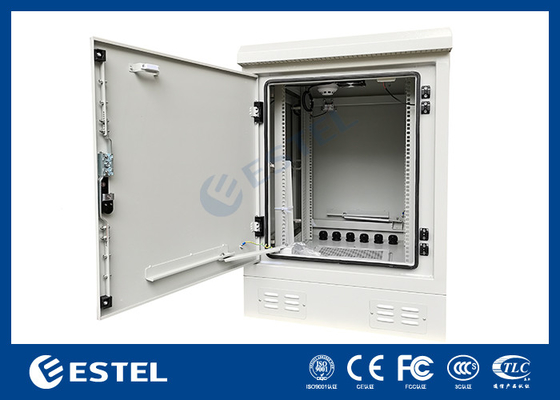

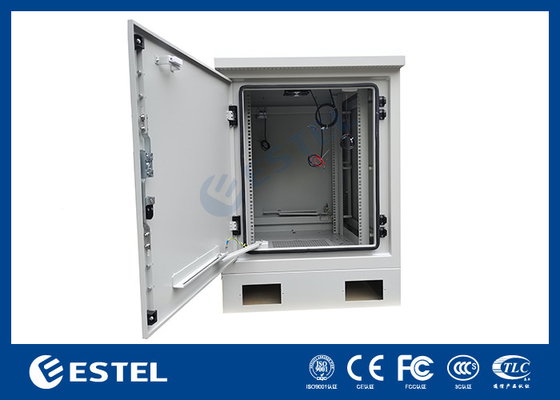

Armário montado no chão de 17U com rack de 19 polegadas e ventilador para arrefecimento

17U Florr montado gabinete com 19 polegadas rack e dentro e ventilador para resfriamento

1.Background do gabinete de telecomunicações ao ar livre

O Gabinete de Telecomunicações da ESTEL é implantado em vários países e regiões, e diferentes regiões têm requisitos diferentes.Este artigo descreve os requisitos gerais de design para o gabinete de telecomunicações ao ar livre com base em nossa experiência passada.

2Estrutura do gabinete de telecomunicações ao ar livre

O sistema de gabinete de telecomunicações ao ar livre inclui módulos rectificadores, unidade de monitorização, unidades de distribuição de energia, baterias, controle de temperatura e outros equipamentos,Eles são instalados em um gabinete exterior tudo em umO sistema de gabinete de telecomunicações externo é instalado no ambiente externo, com uma câmara para equipamentos, uma câmara para baterias e um canal de fiação.O ambiente é duro., e os locais de instalação são geralmente relativamente remotos, como o lado da estrada, o telhado, a montanha, o poste telefónico, etc. Pode ser instalado no chão, na parede,ou no poste.Portanto, o sistema de gabinete de telecomunicações ao ar livre tem altos requisitos em termos de nível de proteção, dissipação de calor, anti-corrosição, anti-espelhamento de sal, anti-roubo e proteção contra raios.É necessário que seja fácil de transportarA maioria das partes estruturais do sistema de gabinete de telecomunicações ao ar livre são peças e perfis de chapa fina, que são processados por corte, estampagem, dobra,Soldadura, remendo, tratamento de superfície e outros processos.

3.Desenho do sistema de gabinete de telecomunicações ao ar livre

Usar componentes e peças normais tanto quanto possível para melhorar a compatibilidade e versatilidade das peças, reduzindo o tempo de produção;utilizar o projeto modular na medida do possível para dividir o sistema em vários módulos funcionaisAs peças, componentes e módulos funcionais podem ser carregados e descarregados independentemente tanto quanto possível,que é conveniente para organizar a produção, depuração e manutenção no local, tais como módulos de protecção contra raios, módulos de ventilador, módulos de filtro de poeira, unidades de distribuição de energia AC, etc.

O projeto estrutural está estreitamente relacionado com a tecnologia de processamento e a tecnologia de montagem.A tecnologia de processamento e montagem deve ser selecionada de acordo com a produção realQuando o lote é pequeno, o corte a laser pode ser usado para reduzir o custo do molde.Os furos e o espaçamento das peças podem ser irregulares., e o projeto será mais flexível; quando o lote é grande, a estampação a pressão é utilizada para melhorar a eficiência da produção.O blanking e o blanking devem ser regulares e podem ser processados por moldes existentes.Os gabinetes de telecomunicações ao ar livre são principalmente soldados e a soldagem manual é usada para pequenos lotes.A soldagem automática a laser robótica pode ser utilizada para grandes lotes para melhorar a eficiência e reduzir a deformaçãoNeste momento, deve ser considerada a viabilidade da solda automática da estrutura das peças.

O sistema de alimentação do gabinete de telecomunicações ao ar livre é instalado no ambiente de campo e as condições de instalação e manutenção são complexas.A viabilidade e a conveniência das operações de instalação e manutençãoPor exemplo, os interruptores e os botões a operar devem estar dispostos a uma altura de 0,5 m a 1,8 m;a tela de exibição deve estar situada a uma altura de 1.0 m a 1,6 m; as peças a desmontar e a manter não devem ser demasiado pesadas e a altura de instalação não deve ser demasiado elevada.

4.A estrutura geral e a disposição do sistema de gabinetes de telecomunicações ao ar livre

De acordo com o projeto elétrico, os métodos de linha de saída e de entrada exigidos pelo cliente, bem como o local de instalação do sistema e o método de instalação,O projeto de traçado estrutural global do sistema é realizadoQuando há apenas um armário, o compartimento de equipamento está no topo, o compartimento de bateria está na parte inferior e as passagens de cabo estão em ambos os lados.separar o gabinete de equipamento e o gabinete de bateriasO módulo rectificador é a principal fonte de calor e deve ser colocado na parte superior do gabinete, perto da saída de ar do conduto de ar de arrefecimento.Quando a temperatura da unidade de monitorização for elevada, afectará a estabilidade do sistema, por isso é necessário evitar o fluxo de calor de alta temperatura.

O projecto estrutural e a instalação das unidades de distribuição de energia AC e DC devem assegurar que o disjuntor e outros componentes possam ser facilmente substituídos durante a manutenção,bem como a conveniência e operabilidade da fiaçãoAs principais alterações no sistema de alimentação da mesma capacidade são o número de ramificações de entrada e saída da unidade de distribuição de energia e a capacidade da carga,que se reflectem na alteração do número de disjuntores e na combinação das especificaçõesPor conseguinte, a unidade de distribuição de energia é modularizada e as suas partes são generalizadas.melhorar a eficiência da concepção e da produção, e facilitar a manutenção e a substituição.

Instalar equipamento de retificação, unidade de monitorização, unidade de distribuição de energia AC, unidade de distribuição de energia DC e outros acessórios no compartimento do equipamento;e reservar espaço para a instalação de equipamentos de comunicaçãoNo interior do compartimento de equipamento devem existir, pelo menos, 4 postes de instalação para a instalação do equipamento e a fixação da prateleira.e pode instalar equipamentos padrão de 19 ou 21 polegadas

O compartimento da bateria é usado para instalar baterias. Os tipos de bateria geralmente incluem baterias de chumbo-ácido e baterias de fosfato de ferro de lítio.O compartimento da bateria deve ser compatível com baterias de várias marcas comunsPara diferentes tipos de baterias, os requisitos estruturais do compartimento da bateria são diferentes.

Para ar condicionado e armários de telecomunicações exteriores com câmbio de calor,O compartimento das baterias e o compartimento do equipamento onde estão instaladas as baterias de chumbo-ácido devem ser completamente isolados para evitar a corrosão por neblina ácida dos equipamentos de alimentação e de comunicação.A cabine não pode ser isolada. Deve haver um dispositivo de descarga de hidrogénio no compartimento da bateria para descarregar gases nocivos; a bateria aquecerá e inchará durante a carga e descarga,Portanto, a distância entre as baterias deve ser maior que 10 mmO quadro e a bandeja de suporte da bateria devem ser suficientemente resistentes; danificados por vibração; o nível de protecção do compartimento da bateria deve atingir IP44.

5- Refrigerador do gabinete de telecomunicações ao ar livre

Os métodos de resfriamento do sistema de gabinete de telecomunicações ao ar livre incluem: resfriamento natural, resfriamento do ventilador, resfriamento do trocador de calor e resfriamento do ar condicionado.Selecionar o tipo de dissipação de calor e se é necessário aquecimento em função do ambiente de instalação e utilização e da produção de calor do sistema.

Refrigerador do ventilador

O ventilador de corrente contínua com controle de temperatura é usado para descarregar forçosamente o calor no armário. A temperatura interna do armário é maior do que a temperatura ambiente externa. O custo é baixo,Mas vai trazer poeira externa., humidade e gases corrosivos no armário, afetando a fiabilidade do equipamento no armário.Todos os furos de ventilação do armário devem ser equipados com cortinas resistentes à corrosão e redes à prova de poeira para evitar a entrada de insetos e roedoresA instalação do ventilador de CC deve ser fácil de instalar e remover para manutenção.Não recomendamos o uso de AC FAN, porque o sistema AC FAN é uma carga não linear e gerará uma grande corrente de arranque durante o arranque, o que impõe elevados requisitos ao sistema UPS.

Ar condicionado

O método de arrefecimento mais eficaz e mais rápido pode tornar a temperatura interna do armário inferior à temperatura ambiente.,Mas tem um alto custo e alto consumo de energia. Quando a energia AC está desligada, o ar condicionado não funciona e precisa ser mantido regularmente.o consumo de energia do ar condicionado é obviamente inaceitável, por isso este método de dissipação de calor tem grandes limitações.

Trocador de calor

O princípio do trocador de calor é que o ar que circula por dentro e por fora troca calor independentemente através do meio de transferência de calor,reduzindo assim a temperatura interna do gabinete. O trocador de calor é colocado no topo do gabinete ou nos painéis da porta dianteira e traseira. O gabinete está totalmente fechado e o nível de protecção pode atingir IP55 ou superior,e o desempenho da resistência à águaO controlo da temperatura permite baixar a temperatura quando a temperatura é elevada.e o ventilador de circulação externa é desligado quando a temperatura é baixaO custo deste método de arrefecimento é moderado, mas a desvantagem é que a temperatura interna é sempre superior à temperatura externa.

Aquecedor para zonas frias

Para o ambiente de baixa temperatura, em que a temperatura média mensal no inverno é inferior a -10°C, são igualmente necessários componentes de aquecimento ou aquecedores para aquecimento e conservação de calor.Por que é definido em -10°C?, porque os armários de telecomunicações ao ar livre têm geralmente baterias, e será muito difícil que as baterias se descarregem abaixo de -10°C. Por conseguinte, para estes cenários, os aquecedores tornam-se indispensáveis.

Propriedades de isolamento térmico dos armários exteriores

As portas, os painéis laterais e os painéis traseiros do armário adotam uma estrutura de casca de duas camadas ou painel sanduíche para reduzir a influência da radiação solar e a preservação do calor.A camada de revestimento exterior do armário adota uma cor clara para reduzir a absorção de calor e aumentar a dissipação de calor.

6.Proteção de entrada do gabinete de telecomunicações ao ar livre

A impermeabilidade do sistema deve satisfazer os requisitos do grau de impermeabilidade IPX5, a impermeabilidade dos armários de ar condicionado e dos armários de trocadores de calor deve satisfazer os requisitos do grau de impermeabilidade IP5X,e a resistência à poeira dos gabinetes de ventiladores ou dos gabinetes de arrefecimento natural cumprem os requisitos do grau IP4X.

O projeto triproof do armário requer anti-umidade, anti-sal spray, e anti-mofo; no projeto triproof,O nível de proteção do produto deve ser determinado em função do ambiente de utilização do equipamento., e o sistema de proteção com o desempenho de proteção exigido deve ser selecionado de acordo com as necessidades do nível de proteção.O revestimento da superfície exterior do armário deve ser resistente à corrosão e à radiação solar., e as partes estruturais internas do armário devem ser revestidas com revestimento ou revestimento resistente à corrosão.

Todas as camadas exteriores e as portas do armário devem estar bem ligadas à terra; os cabos AC, DC, de sinal e de terra devem ter aberturas de entrada independentes para os cabos,e devem ser encaminhados e ligados separadamenteOs fios longos não devem ser utilizados tanto quanto possível; os fios de cabo não devem atravessar o dispositivo e a saída de ar quente; as barras de cobre devem ser o mais curtas possível;o módulo de monitorização esteja o mais distante possível da unidade de distribuição de energia AC e dos cabos AC;As especificações do parafuso de aterragem e do cabo devem satisfazer os requisitos normalizados.

6Conclusão

O projeto e a fabricação do gabinete de telecomunicações ao ar livre é um projeto sistemático. É necessária uma síntese de experiência em energia, estrutura, proteção, rede, etc.Um bom sistema de gabinete de telecomunicações ao ar livre reduzirá muito o OPEXA filosofia consistente da.ESTEL é que o CAPEX e o OPEX são igualmente importantes e tentamos reduzir o máximo possível o OPEX dos clientes.
