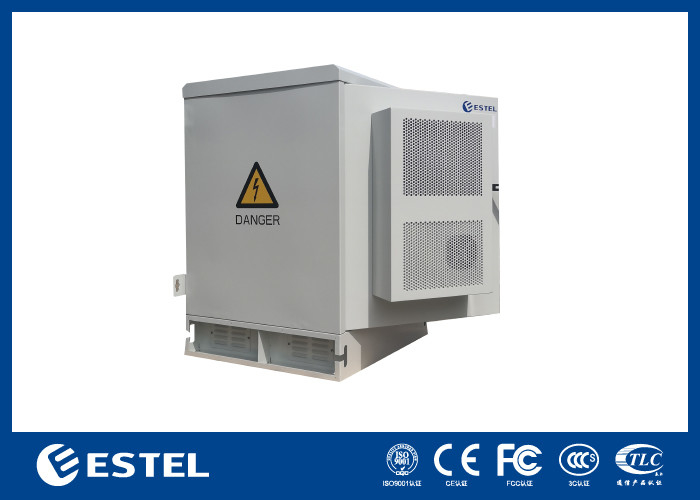

IP65 aço galvanizado equipamento weatherproof rack exterior 19 polegadas armário rack
Detalhes do produto
Equipamento de estacionamento à prova de intempéries de aço galvanizado
,1 Compartimento de aparelhos à prova de intempéries
,Armário de rack de 19 polegadas IP65
IP6519 ¢Estante padrãoEquipamento de aço galvanizado armário com sistema de arrefecimento
1Parâmetros técnicos
Dimensões externas H × W × D 1000 × 650 × 650 mm
Um compartimento
Método de instalação do equipamento: 19 ̊ estante padrão
Com uma porta da frente:
Com fechadura anti-roubo de três pontos para armário exterior (bloco de apoio)
Material:Aço galvanizado de parede única de 1,2 mm com isolamento térmico
Proteção contra penetração: IP65
Controle de temperatura: 220VAC 50HZ 600W
Lâmpada LED:220VAC
Temperatura de funcionamento: -40°C ~ +55°C
Temperatura de armazenagem: -50°C ~ + 70°C
Temperatura de transporte: -50°C ~ +70°C
Umidade Umidade relativa 5% ~ 99%
Pressão do ar :62kpa ~ 101kpa (semelhante a 0m ~ 5000m de altitude)
Intensidade de radiação solar:1124 × (1±5%) W/m2
Lista de acessórios
| - Não, não. | Ponto | Quantidade | Unidade | Especificações |
| 1 | Armário de telecomunicações ao ar livre | 1 | Conjunto |
(1) Dimensões externas H × W × D 1000 × 650 × 650 mm (2) Um compartimento; (3) Com uma porta da frente; com fechadura anti-roubo de três pontos para armário exterior (bloqueio de suporte) (4) Material: aço galvanizado,1de espessura de 0,2 mm; com isolamento térmico |
| 2 | Ar condicionado | 1 | Conjunto |
Fornecimento de energia: 220VAC 50HZ Capacidade de arrefecimento: 600 W |
| 3 | Unidade de distribuição de energia (opcional) | 1 | Conjunto |
A prova de relâmpagos de grau B Entrada AC: 63A/2P *1; Saída AC: 16A/1P*4; Saída de corrente contínua: 16A/1P*4. Altura: 4U |
| 4 | Sistema de monitorização do ambiente (opcional) | 1 | Conjunto |
1× unidade de monitorização do ambiente 1 × sensor de água; 1 × sensor de fumo; 1× temperatura e umidadeISensor ty; Sensor de porta 2x. |
| 5 | Lâmpada LED | 2 | Pc | 220VAC 50HZ |
| 6 | Sensor de porta (opcional) | 2 | Pc | Utilizado para controlar a luz LED ligada/desligada |
| 7 | Pacote | 1 | Conjunto | Caixa de madeira |
2. GabineteCaracterísticas
Design de parede única compacto e leve
Proteção máxima contra a corrosão
Com um telhado integrado
Espessura da chapa: 1,2 mm
com isolamento térmico, revestimento em pó de poliéster com protecção UV
Garrafa não porosa PUR adequada a temperaturas extremas
Projeto totalmente soldado, fornecido completo, sem necessidade de montagem
Finalização da superfície: Degreasão, decapagem, lavagem com fósforo, limpeza e revestimento em pó
3Instruções do Gabinete
Este gabinete é de 1000 mm de altura, 650 mm de largura e 650 mm de profundidade. Este gabinete representa uma solução adequada para projetos com altos requisitos de clima estável no rack.São especificamente concebidos para ser montados numa coluna.
4Acessórios opcionais
● Solução de refrigeração: Adotamos ar condicionado para controlar a temperatura, garantindo a melhor condição de trabalho dentro do armário.
● Unidade de distribuição de energia: pode satisfazer os requisitos do funcionamento normal do sistema de energia e manutenção dos equipamentos
● Sensores: podem monitorizar a temperatura interna, a umidade, o fogo/fumaça, o estado de abertura da porta.
● Luz: uma luz LED de tubo de uma peça é para iluminação interna e fixada na tampa superior.
● Um rack forte no interior para ser equipado com equipamentos de telecomunicações, fonte de alimentação, dispositivo de controle de temperatura e outros acessórios.
● Display digital da configuração de temperatura, alarme de temperatura, parâmetros de temperatura dentro e fora, e todos os tipos de outras informações de alarme, etc.
5Características do gabinete
- Proteção de entrada é IP55, podemos fornecer gabinete IP65 com base no cliente's real.
- Feito de material galvanizado.
- A porta da frente usa uma fechadura anti-roubo de três pontos padrão.O efeito de bloqueio é seguro e fiável.
- Postes de montagem de 19 polegadas.
- Portas seguradas com sistema de bloqueio de aço (PADLOCK de suporte)
- É instalado na raiz do solo ou no sistema de base da coluna acima do solo por "enterramento direto"
- A entrada de cabos é através da base como padrão com entrada lateral ou de telhado disponível mediante pedido.
6Introdução ao Gabinete
- Estrutura do Gabinete

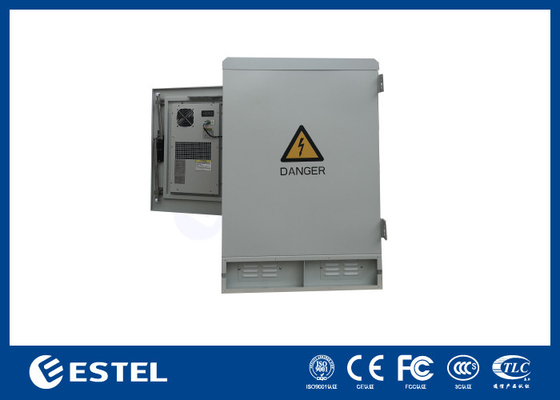

O gabinete inclui um rack de instalação de equipamentos de 19 ′′. O gabinete inclui um ar condicionado, instalado na porta da frente.
- Porta e fechadura do armário
O armário inclui uma porta da frente e uma porta traseira. A porta do armário usa uma estrutura incorporada. O ângulo de abertura da porta é maior que 110 ° e o dispositivo de limite da porta pode limitar o ângulo de abertura.A fechadura é à prova de roubo.Cada porta do armário inclui um sensor de abertura da porta, trabalhando em conjunto com a unidade de monitorização do ambiente.
7.TécnicoSpeitos
- Material: aço galvanizado de boa qualidade
- Tratamento de superfície: desengraçamento, desgastação, fosfatagem (ou galvanização) resistente à ferrugem, revestimento em pó.
- Carregamento de carga do gabinete: ≥ 600 kg
- Proteção contra penetração: IP65
- Retardo de chama: conformidade com o ensaio A da norma GB5169.7
- Resistência de isolamento: a resistência de isolamento entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 2×104M/500V ((DC).
- Voltagem de resistência: a tensão de resistência entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 3000 V ((DC) /min.
- Resistência mecânica: cada superfície pode suportar uma pressão vertical > 980 N; após a porta ser aberta, a extremidade exterior pode suportar uma pressão vertical > 200 N.
8.Diagrama de dimensões
9.ComponentesInstalação
A lâmpada LED, o sensor da lâmpada LED, o sensor de fumaça, o sensor da porta e o sensor de temperatura e umidade estão instalados na parte superior do gabinete.
O sensor de água está instalado na parte inferior do gabinete.
A unidade de monitorização do PDU e a unidade de monitorização do ambiente estão instaladas no rack 19.
O gabinete inclui dois climatizadores, um instalado na porta da frente e o outro na porta traseira.
Entrada de cabo
O cabo de alimentação e outros cabos externos usam todos o método de fiação inferior.
-
