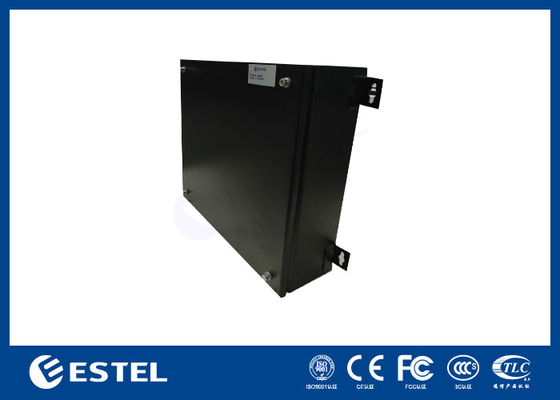

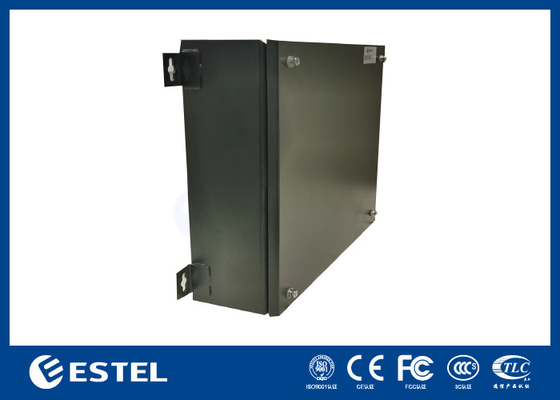

Armário de aço galvanizado exterior montado na parede Armário de telecomunicações exterior

1. Armário de paredeIntrodução

O gabinete externo é amplamente utilizado em operadores de telecomunicações, locais de telecomunicações móveis, pequenos abrigos externos, gabinetes de controle elétrico ferroviário, polícia eletrônica, estações de base de comunicação,Estações de detecção de ar exterior, armários de controlo solar, etc.

2. GabineteCaracterísticas

Design de parede única compacto e leve
Proteção máxima contra a corrosão
Com um telhado integrado
Espessura da chapa: 2,0 mm
com isolamento térmico, revestimento em pó de poliéster com protecção UV
Garrafa não porosa PUR adequada a temperaturas extremas
Projeto totalmente soldado, fornecido completo, sem necessidade de montagem
Finalização da superfície: Degreasão, decapagem, lavagem com fósforo, limpeza e revestimento em pó

3Instruções do Gabinete

Este gabinete é de 500 mm de altura, 500 mm de largura e 150 mm de profundidade. Este gabinete representa uma solução adequada para projetos com altos requisitos de clima estável no rack.São especificamente concebidos para ser montados numa coluna.


4Acessórios opcionais:


● Unidade de distribuição de energia: pode satisfazer os requisitos do funcionamento normal do sistema de energia e manutenção dos equipamentos
● Sensores: podem monitorizar a temperatura interna, a umidade, o fogo/fumaça, o estado de abertura da porta.
● Luz: uma luz LED de tubo de uma peça é para iluminação interna e fixada na tampa superior.
● Um rack forte no interior para ser equipado com equipamentos de telecomunicações, fonte de alimentação, dispositivo de controle de temperatura e outros acessórios.
● Display digital da configuração de temperatura, alarme de temperatura, parâmetros de temperatura dentro e fora, e todos os tipos de outras informações de alarme, etc.


5. Gabinete TParâmetros técnicos

6Introdução ao Gabinete

• Estrutura do Gabinete

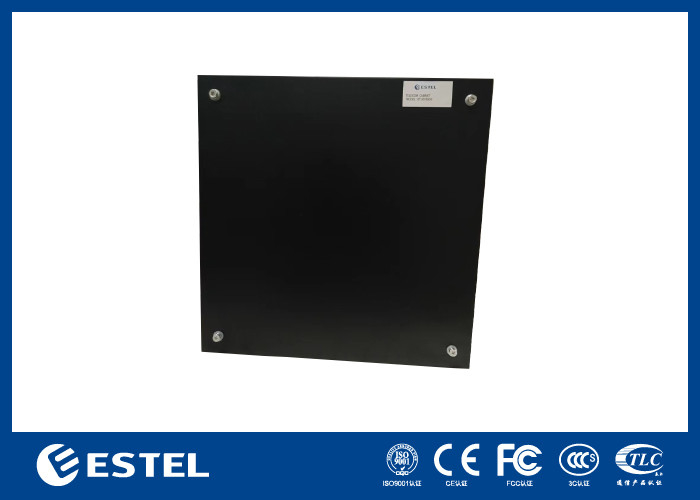

O armário inclui uma porta da frente.

• Porta e fechadura do armário

O armário inclui uma porta da frente. A porta do armário usa estrutura incorporada. A porta fixação com quatro parafusos M8.


7.Características

• O armário é à prova de poeira, à prova de sol e à prova de chuva, que é usado em ambientes externos.
• Todos os cabos, vedação e isolamento térmico utilizados no armário são feitos de materiais retardadores de chama.

8.TécnicoSpeitos


(1) Condições ambientais aplicáveis:
Temperatura de funcionamento: -40°C ~ + 55°C
Temperatura de armazenagem: -50°C ~ + 70°C
Temperatura de transporte: -50°C ~ + 70°C
Umidade relativa (RH): 5%~99%
Pressão do ar: 62 kPa ~ 101 kPa (semelhante a 0 m ~ 5000 m de altitude)

• Material: aço galvanizado de boa qualidade
• Tratamento de superfície: desengraçamento, desgastação, fosfatagem (ou galvanização) resistente à ferrugem, revestimento em pó.
• Carregamento de carga do gabinete: ≥ 600 kg
• Proteção contra penetração: IP66
• Retardo de chama: conformidade com o ensaio A da norma GB5169.7
• Resistência de isolamento: a resistência de isolamento entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 2×104M/500V ((DC).
• Voltagem de resistência: a tensão de resistência entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 3000 V ((DC) /min.

Resistência mecânica: cada superfície pode suportar uma pressão vertical > 980 N; após a porta ser aberta, a extremidade exterior pode suportar uma pressão vertical > 200 N.


9.Diagrama de dimensões
