Detalhes rápidos:
| Local de origem: Shenzhen, China (continente) |
Capacidade nominal de troca de calor: 120 W/K |
| Marca: ESTEL |
Capacidade de aquecimento nominal: 300/500 W (facultativo) |
| Modelo: HE06-120SEH/T |
Voltagem de entrada: DC48V |

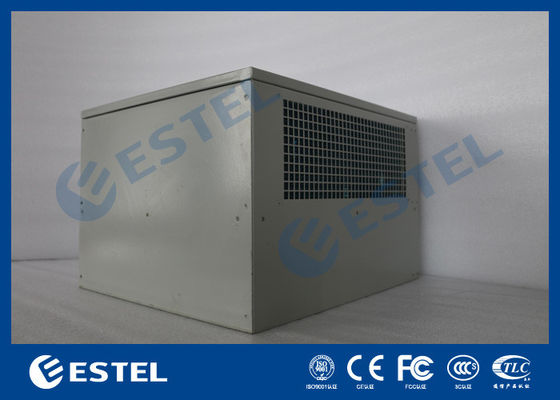

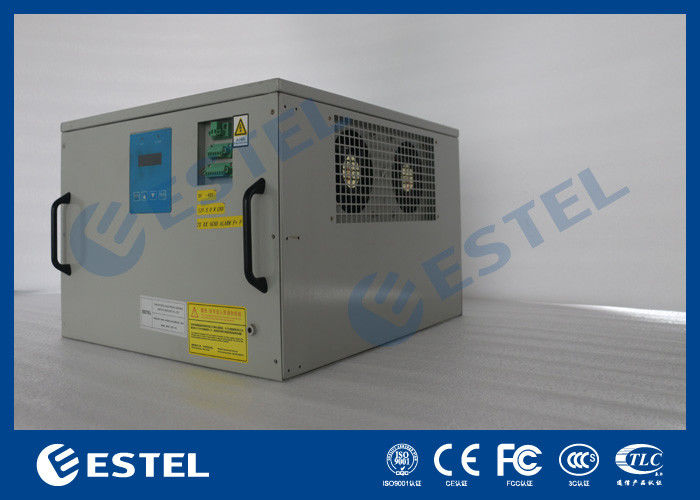

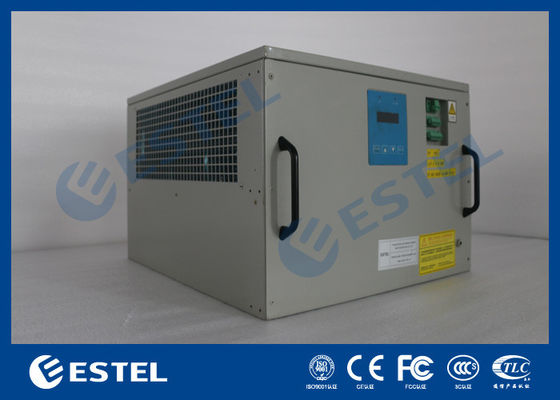

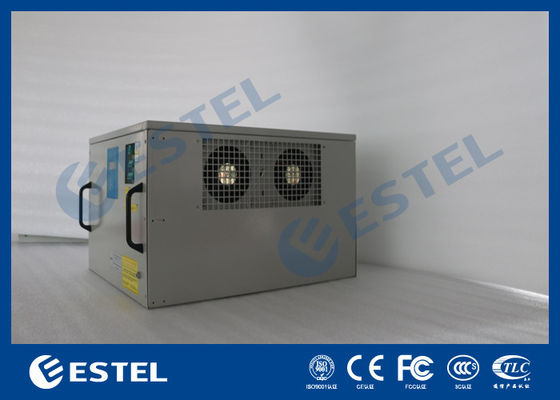

| Nome do produto: Trocador de calor para armário exterior |
Corrente de entrada nominal: 2,95A |
| Certificação: ISO9001, CE, 3C, FCC, TLC |
Potência nominal de entrada: 142 W |
| Material de cobertura: aço galvanizado |
Temperatura de funcionamento: -20°C ~ +55°C |
| Nível de protecção: IP55 |
Ruído: 59 dB |
| Modo de instalação: montado em cima |
Dimensões W × D × H: 482,6 × 500 × 310 mm |
| Suporte OEM |
Método de arrefecimento: trocador de calor de tubo de calor |
Termos de pagamento e envio:
| Quantidade mínima de encomenda: |
1 conjunto |
| Preço: |
negociação |
| Termos de pagamento: |
T/T, L/C, etc. |
| Capacidade de abastecimento: |
16, 000 conjuntos por mês |
| Prazo de entrega: |
10-15 dias úteis |
| Detalhes da embalagem: |
Cartão + espuma + caixa de madeira |
1Parâmetros técnicos
| Modelo |
HE06-120SEH/T |
| Parâmetros de desempenho |
| Voltagem nominal (V) |
DC48V |
| Corrente nominal (A) |
2.95 |
| Capacidade de troca de calor (W) |
1200 |
| Potência do aquecedor (W) |
300 |
| Potência nominal (W) |
142 |
| Volume de ar em circulação (m3/h) |
820 |
| Ruído (dB ((A)) |
59 |
| Refrigerante |
Líquido misturado |
| Temperatura de funcionamento |
-20°C ~ 55°C |
| Parâmetros mecânicos |
| Modo de instalação |
Instalado em cima |
| Altura (mm) |
310 |
| Largura (mm) |
482.6 |
| Profundidade (mm) |
500 |
| Parâmetros do controlador |
| Voltagem de funcionamento (V) |
DC36~72 |
| Temperatura de trabalho e umidade |
-20°C ~ +80°C, < 90%RH |
| Precisão do controlo da temperatura (°C) |
0.1 |
| Consumo de energia (W) |
5 |
| Modo de comunicação |
Contato seco, RS485, RS232, GPRS |
2Descrição.
Devido ao problema estrutural do núcleo de troca de calor, a relação potência-calor do trocador de calor de placa tradicional é limitada a 4 ~ 6,e o valor de atenuação da troca de calor se tornará cada vez mais elevado após um período de funcionamentoApós a aplicação do novo tipo de trocador de calor de tubo de calor duplo sifonado, que diminui a resistência do fluxo do líquido de arrefecimento através de dois grupos de tubos de calor sifonados, a relação potência-calor é de 10 e superior,Entretanto..., em virtude da tecnologia de troca de calor de fluxo paralelo, a resistência do ar é 2/3 menor do que a placa tradicional.não só pode poupar quase metade do consumo de energia e estender o interno de manutenção duas vezes e mais durante a operação a longo prazo.
3Aplicação
O produto é amplamente aplicado em gabinete de telecomunicações, sala de telecomunicações de pequeno e médio porte, sala UPS, sala de estação base ao ar livre, máquina de publicidade ao ar livre, sala de troca de notas do ATM bancário, etc.
4Características
(1) Confiavel: fonte de alimentação de corrente contínua de 48 V, funciona bem mesmo quando a corrente alternada falha
(2) Baixo ruído
(3) Protecção contra corrosão: a chapa de metal revestida com revestimento de potência resiste ao ambiente hostil
(4) Facilidade de manutenção: IP55 concebido para lavagem
(5) Conforme aos requisitos da RoHS
(6) Monitorização: Fornecer alarme abrangente e relatório de estado através da interface RS485 para controle remoto
5Diagrama de fiação elétrica
Portas de fiação:
0V -48V:entrada de fonte de alimentação (entrada de tensão: DC36 - 65V)
A+ B- SGND:Interface de comunicação RS485
AL1 AL2:saída de alarme geral
F + F-:saída de controlo de ventilação direta auxiliar (voltagem de saída: DC48V)
6. Diagrama de fiação do sistema de controlo
7Embalagem e transporte
O nosso agente de entrega
As mercadorias podem ser enviadas por via marítima, aérea, de correio, terrestre, ferroviária, etc.
Além do seguinte agente de entrega, também podemos procurar o agente de entrega com o melhor preço na China se você precisar que façamos por você.
