2- Aplicações

O gabinete ET7575175-EQ Outdoor Telecom Equipment é usado principalmente em estações de base de comunicação sem fio, como serviço integrado de comunicação/rede, sistema 4G,Estação de comutação de acesso/transmissão, comunicação/transmissão de emergência, etc.

3Descrição do gabinete

3.1Estrutura do GabineteE o material

O armário é um armário de equipamentos, incluindo um rack de instalação de equipamentos de 19 ′′, com ar condicionado e ventiladores na porta da frente.

3.2 Portão e fechadura do armário

A porta do armário usa estrutura incorporada e o dispositivo de limite da porta pode limitar o ângulo de abertura.Cada porta do armário incluem sensor de porta aberta, trabalhando em conjunto com a unidade de monitorização do ambiente.

4Características

4.1 O armário é à prova de poeira, à prova de sol e à prova de chuva e é utilizado no exterior.

4.2 O arrefecimento do armário utiliza ar condicionado e ventiladores.

4.3 Incluindo a lâmpada de iluminação -48VDC.

4.4 A disposição do gabinete é razoável, o que facilita o acesso, fixação e aterragem dos cabos.Cabos de sinalização e cabos ópticos.

4.5 Todos os cabos, vedação e isolamento térmico utilizados no armário são fabricados com materiais retardadores de chama.

4.6 O gabinete inclui um rack de instalação padrão de 19 ′′.

4.7 Material: aço galvanizado de boa qualidade

4.8 Tratamento de superfície: desengraçamento, descorrugamento, fosfatamento (ou galvanização) à prova de ferrugem, revestimento em pó.

4.9 Portador de carga do gabinete: ≥ 600 kg

4.10 Protecção contra penetração: IP55

4.11 Retardo de chama: conformidade com o ensaio GB5169.7 A

4.12 Resistência mecânica: cada superfície pode suportar uma pressão vertical > 980 N; após a porta ser aberta, a sua extremidade exterior pode suportar uma pressão vertical > 200 N.

4.13 Resistência de isolamento: a resistência de isolamento entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 2 × 104 M/500 V ((DC).

4.14 Tensão de resistência: a tensão de resistência entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 3000 V ((DC) /min.

5. Componentes Instalação

5.1 A UDP e a unidade de monitorização do ambiente são instaladas no rack 19 ̊.

5.2 O ar condicionado e os ventiladores estão instalados na porta do armário. O ar condicionado controla automaticamente os dois ventiladores, quando a temperatura no interior do armário atinge 35 graus,O ventilador começará a funcionar automaticamente.

6- Design à prova de roubo.

6.1 Bloqueio de três pontos

6.2 Conexão e fixação

(1) Utilize ligação de rosca anti-solta como estrutura e ligação de suporte.

(2) As dobradiças das portas utilizam o modo de dobradiça interna. Instalação interna, fixação interna, sem parafusos externos e porta do armário incorporada, estes projetos podem proteger o armário contra o roubo e o acesso de água.Usar ligação roscada anti-solta como estrutura e ligação de suporte. para fixação do armário usar parafusos galvanizados a quente.

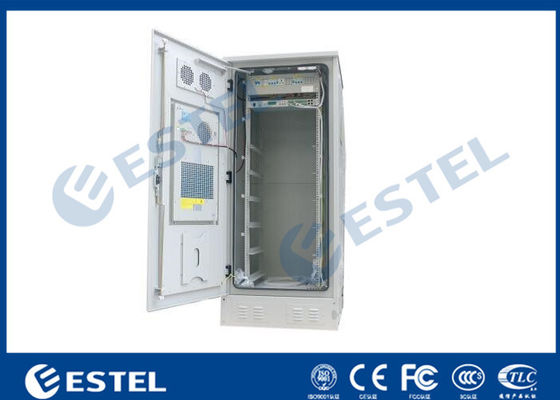

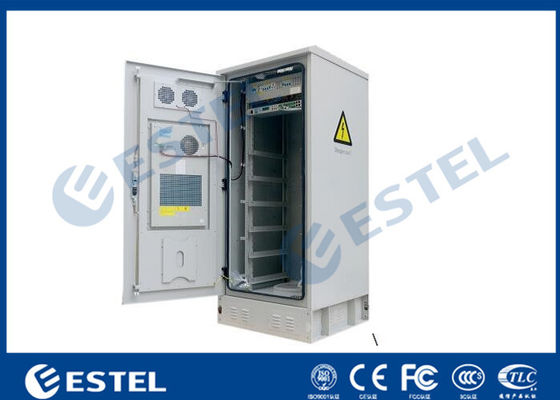

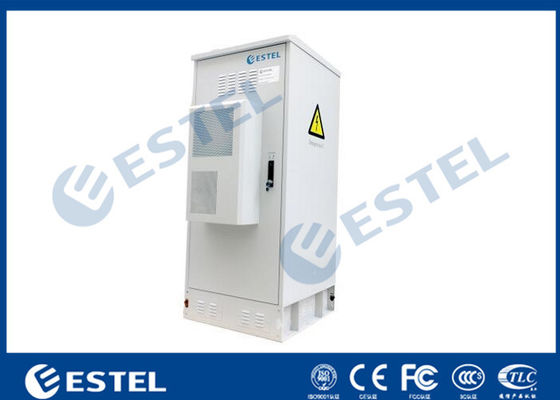

7Imagem do gabinete
