Sistema de Alimentação CC Modular para Telecomunicações com Gerenciamento Remoto SNMP/Baseado na Web

Visão Geral do Produto

O ET48100-M5E21 sistema de energia solar fornece uma solução de energia CC resiliente e de alta capacidade, projetada especificamente para infraestrutura de telecomunicações, operações de data center e aplicações industriais que exigem distribuição de energia CC confiável. Ele aceita entrada monofásica de 220VAC e fornece uma saída CC estável ajustável entre –43VCC a –58VCC, com um ponto de operação nominal de –53,5VCC. Oferecendo uma capacidade máxima de saída de 6kW, este sistema suporta de forma confiável instalações de alta demanda, ao mesmo tempo em que atinge uma eficiência de conversão de energia superior a 96%.

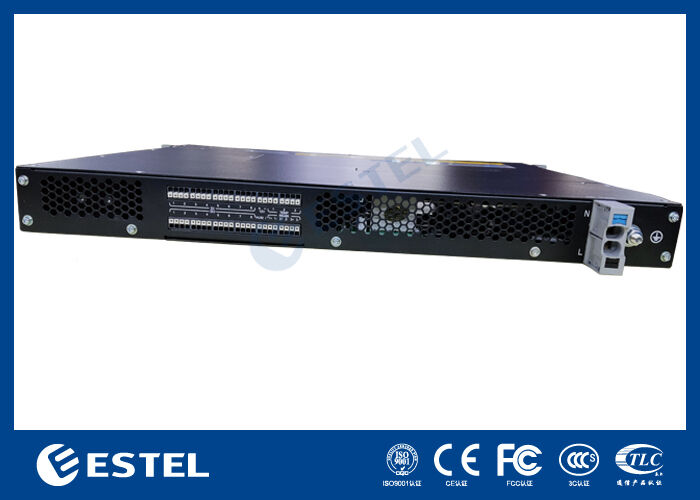

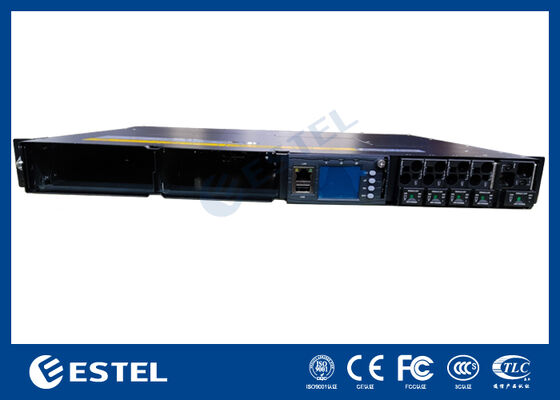

Apresentando um design modular e redundante, o sistema suporta até 2*3000W módulos retificadores configurados para redundância N+1, com cada módulo compacto pesando menos de 2kg. Os retificadores utilizam resfriamento a ar forçado, atingem um fator de potência próximo da unidade (≥0,99) e mantêm baixa distorção harmônica total (THDi ≤5%) para uma conversão de energia eficiente e limpa. Com manutenção de acesso frontal, cabeamento no painel superior e proteção IP20, o chassi montável em rack 1U enfatiza a segurança operacional, facilidade de serviço e integração direta em gabinetes padrão de 19 polegadas.

O painel de distribuição CC é equipado com disjuntores de bateria 1*100A/1PN e inclui a funcionalidade de Desconexão de Baixa Tensão da Bateria (BLVD) para gerenciamento de energia seguro e flexível. A inteligência do sistema é fornecida por um controlador dedicado com 4 entradas de sensor analógico, 8 entradas de status digital e 8 relés de alarme de contato seco configuráveis. O monitoramento e gerenciamento remotos são habilitados via interfaces RS232/485 e SNMP, enquanto um display LCD integrado permite a visualização e configuração do status local.

Projetado para funcionar em condições exigentes, o sistema opera em uma faixa de temperatura estendida de –40℃ a +65℃, tolera umidade relativa de 5% a 95% (sem condensação) e mantém desempenho total em altitudes de até 3000 metros. Combinando uma arquitetura modular escalável com confiabilidade comprovada, este sistema de energia CC de 9kW se destaca como uma solução de energia robusta e escalável para infraestruturas críticas onde a disponibilidade de energia é fundamental.

Sistema

• Dimensão: 482,0(L) × 350,0(P) × 1U(A)

• Peso: ≤10kg (sem retificadores)

• Modo de resfriamento: Resfriamento natural

• Modo de instalação: Instalado em rack de 19 polegadas ou dentro do gabinete

• Modo de cabeamento: Entrada superior e saída superior

• Modo de manutenção: Manutenção frontal, suporte a troca de nível de módulo

• Nível de proteção: IP20

Entrada

• Modo de entrada: Fotovoltaico de alta tensão 63A/2P

• Frequência de entrada: 45–66Hz, valor nominal: 50Hz/60Hz

Distribuição CC

• Tensão de saída: –43 ~ –58VCC, valor nominal: –53,5VCC

• Capacidade máxima:6kW(2*3kw, redundância N+1)

• Disjuntores da bateria: 1*100A/1PN

• Disjuntores de carga: BLVD: 4*63A/1PN

Retificador

• Tensão de entrada: 85VAC ~ 300VAC, nominal 220VAC

• Eficiência: >96%

• Potência nominal: 3000W (176–300VAC)

• Temperatura de trabalho: –40℃ ~ +75℃ (saída total abaixo de 50℃)

• Dimensão: 106,5mm(L) × 286mm(P) × 41,5mm(A) (1U/A)

• Peso: ≤2kg

• Modo de resfriamento: Resfriamento forçado

• Fator de potência: ≥0,99

• THD: ≤5%

• Saída CC: –43 ~ –58VCC, nominal –53,5VCC, máximo 55A

Controlador

• Entrada de sinal: 4 AI (3 temperatura ambiente, 1 umidade), 8 DI

• Saída de alarme: 8 contato seco

• Porta de comunicação: RS232/485, SNMP

• Modo de exibição: LCD

Ambiente

• Temperatura de operação: –40℃ ~ +65℃ (saída total abaixo de 50℃)

• Temperatura de armazenamento: –40℃ ~ +70℃

• Umidade de operação: 5% ~ 95% (sem condensação)

• Altitude: 0 ~ 3000m (Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de operação diminui em 1℃ à medida que a altitude aumenta em 200m.)
