Terminal de gerenciamento de eletricidade inteligente trifásico de 80A com controle na nuvem

Terminal 80A de gestão inteligente do consumo de eletricidade trifásico/trífásico de quatro fios Isolamento das partes acionadas do gabinete é de 500VDC.

I. Visão geral do produto:

O terminal trifásico de gestão inteligente do consumo de eletricidade integra todas as funções do medidor de watt-hora trifásico, controlador de interruptor cronometrado, disjuntor (interruptor de ar),Protector contra fugas, desvio de sobre e de baixo voltagem, protector de fase aberta e possui um poderoso sistema de gestão de plataforma em nuvem, que permite configurar as funções de proteção do consumo de eletricidade,monitorar os estados de funcionamento dos dispositivos em tempo realO protetor integra funções de controlo inteligentes, tais como comunicação de rede, estatísticas de energia eléctrica, controlo do interruptor cronometrado,Proteção contra fugas, protecção contra sobrecorrência, protecção contra sub-voltagem/não-voltagem, protecção contra sobrevoltagem, protecção contra fase aberta, memória de falhas, monitorização da rede e exibição em tempo real, verificação antes do fechamento, etc.,e o produto é amplamente utilizado na proteção de energia de instalações públicas desatendidas, como telecomunicações, energia elétrica, segurança, transporte, etc., para reduzir significativamente o custo da manutenção manual e melhorar eficazmente a eficiência operacional dos dispositivos.

II. Funções do produto:

1Estatísticas do consumo de electricidade:

O protetor tem estatísticas de consumo de electricidade em três fases e a precisão das estatísticas de consumo de electricidade atinge grau 1 ou menos.A partir daí, as estatísticas de consumo de eletricidade do mês anterior serão automaticamente eliminadas..

2Interruptor de tempo.

Com a função de registo em tempo real e 8 grupos de temporizadores, o protetor pode calibrar o tempo e definir o tempo do temporizador em tempo real através do sistema de gestão da plataforma em nuvem,alcançar a troca cronometrada do protetor.

3. Display em tempo real (regulado)

O protetor pode exibir a tensão de corrente de cada fase e o valor total da corrente residual (corrente de fuga) em tempo real.que seja conveniente para os clientes monitorarem a rede elétricaO display está sempre ligado por defeito.

Quando o indicador da fase correspondente estiver ligado, irá exibir a tensão e a corrente em tempo real dessa fase.Os indicadores das três fases estão ligados, e são exibidas informações como "IE=012", o que significa que a corrente residual total é de 12 mA.

4Proteção contra fugas (regulavel)

Quando há uma fuga de 15-30mA (default) na linha, o protetor será desconectado em 0,1 segundo. O valor de funcionamento da fuga é ajustável. Corrente de fuga não operacional = 1/2 IΔn,corrente de funcionamento de fuga = IΔnEste limiar de operação pode ser definido através do sistema de gestão da plataforma em nuvem ou do teclado do painel do dispositivo.

5Protecção contra sobrecorrência (regulavel)

Se a corrente em uma ou mais fases do circuito trifásico for superior ao valor de sobrecorrência ou durante um período superior a três vezes o valor de sobrecorrência (considerada um curto-circuito),O protetor irá desconectar imediatamente para proteçãoEste limiar de operação pode ser definido através do sistema de gestão da plataforma em nuvem ou do teclado do painel do dispositivo.

6Protecção contra baixa tensão (regulavel)

Quando as tensões em todas as três fases forem inferiores a 160 V (padrão), mas todas superiores a 90 V, considera-se que a tensão é inferior e o protetor será desconectado.Quando a tensão de uma ou mais fases do circuito trifásico retorna ao valor normal (> 170 V)Este limiar de operação pode ser definido através do sistema de gestão da plataforma em nuvem ou do teclado do painel do dispositivo.

7Protecção contra tensão/tripagem sem tensão

Quando as tensões em todas as três fases forem inferiores a 90 V, considera-se que não há tensão (falha de alimentação da rede principal) e o protetor desconecta-se imediatamente.Quando uma ou mais fases do circuito trifásico se ligarem novamente, o protector julga se deve fechar de acordo com as condições de fechamento.

8Proteção contra sobrevoltagem (regulavel)

Quando o valor da tensão em uma ou mais fases do circuito trifásico for superior a 280 V (padrão), é considerado como sobrevoltagem e o protetor desconecta-se imediatamente.Quando a tensão das três fases for inferior ao valor normal (< 280 V), o protetor fechará e ligará automaticamente.

9Proteção contra perdas de fase (regulavel)

Quando o valor da tensão de uma ou duas fases do circuito trifásico for inferior a 90 V, considera-se que a perda de fase ocorre e o protetor desconecta-se imediatamente.Quando a tensão das três fases retornar ao valor normal (> 170 V)A função de protecção contra perdas de fase está desligada por defeito.

10. Ensaio manual de ligação/desligação

(1) Pressione manualmente a tecla de ensaio para simular o vazamento, os fios acionados de todas as três fases do protetor desconectar-se-ão sem saída.O protector julga se deve fechar de acordo com as condições de fechamento..

(2) Abrir manualmente o interruptor de alimentação, os fios a funcionar de todas as três fases do protetor se desconectarão sem saída.Feche o interruptor de alimentação novamente e o protetor julga se deve fechar de acordo com as condições de fechamento após alguns segundos.

11Comunicação remota (opcional)

O dispositivo suporta comunicação serial (que fornece uma interface de comunicação 232 ou 485), que não só pode controlar o estado de comutação do dispositivo, mas também monitorizar a tensão de corrente,fugas e outras informações do dispositivo em tempo realOs clientes que necessitem deste tipo de funcionalidade devem contactar o fabricante antes de fazerem um pedido.

12Comunicação de rede (facultativo)

O dispositivo suporta comunicação de rede TCP/IP Ethernet com fio e comunicação de rede TCP 4G cat.1 e pode controlar o estado de comutação do dispositivo, monitorizar a tensão de corrente,fugas e outras informações do dispositivo em tempo real através da plataforma em nuvemOs clientes que necessitem deste tipo de funcionalidade devem contactar o fabricante antes de fazerem um pedido.

III.Principais parâmetros técnicos do terminal trifásico de gestão inteligente do consumo de electricidade (380V/80A)

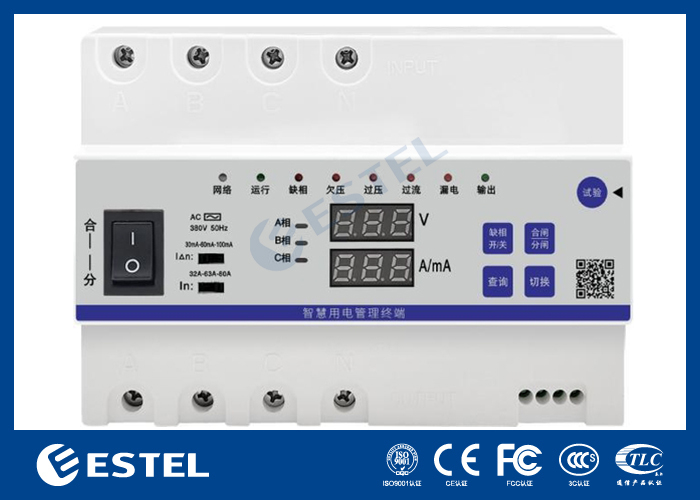

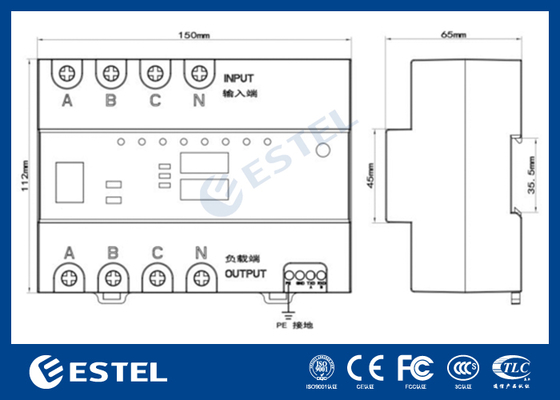

IV. Aparência do produto, instalação do dispositivo e dimensões

(1) Os clientes podem optar por ligar ou não a "proteção contra perdas de fase" de acordo com as suas necessidades (desligada por defeito), mas quando este protector for utilizado, a fase A deve estar alimentada,Caso contrário, o protetor irá desconectar a carga e parar de trabalhar.

(2) Por favor, instale um protetor contra raios (protetor contra sobretensões) de acordo com as necessidades do projecto.ambos devem ser instalados na frente deste protetor.

(3) Conectar à fonte de alimentação 380V trifásica de quatro fios de acordo com as marcas no painel de proteção (A linha neutra deve passar através deste protetor.Se houver um fio de fixação, fixa-o de forma fiável para aumentar a resistência à onda do protetor.

(4) Instalar o protetor no chassi e, quando instalado no exterior, deve ser bem protegido da chuva e da luz solar.

(5) Se o indicador de falha vermelho correspondente estiver aceso após o protetor ter sido ligado durante 8 segundos, indica que existe uma falha correspondente na linha,e a linha correspondente deve ser verificada.
