1Descrição da FSU

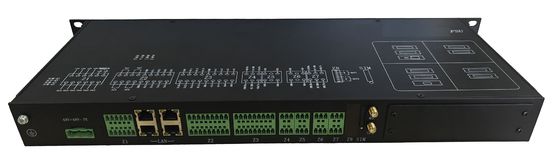

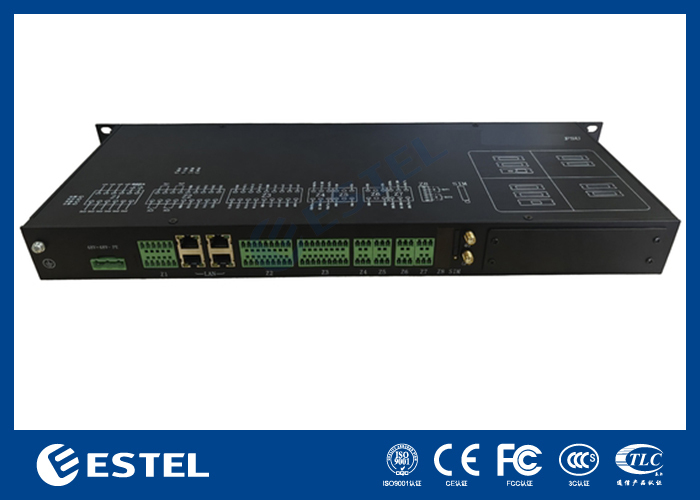

O PM5000TT3.0 é um dispositivo FSU (Field Supervision Unit) de baixo custo e alto desempenho
integração da aquisição de dados, processamento e comunicação de protocolos inteligentes
módulo.
Como um DAC inteligente ((Data Acquisition Controller) instalado em todas as telecomunicações
Estação ou estação de base no sistema de vigilância de energia e ambiente, FSU
Acede a diferentes sensores para obter vários dados ambientais e não-inteligentes
O sistema de ligação é um dispositivo que comunica com dispositivos inteligentes (incluindo a potência
A utilização de um sistema de transmissão de energia elétrica (como um sistema de transmissão de energia elétrica, um sistema de transmissão de energia elétrica, um sistema de transmissão de energia elétrica, um sistema de transmissão de energia elétrica, um sistema de transmissão de energia elétrica, um sistema de transmissão de energia elétrica, etc.) através do RS232/485, Modbus ou outro
A FSU captura os seguintes dados em tempo real e
Entrega para o centro de vigilância através da interface B, protocolo SNMP.
Parâmetros de alimentação
Voltagem e corrente da fonte de alimentação AC de 3 fases
¢ Taxa de potência e fator de potência da fonte de alimentação AC
️ Tensão e corrente de -48VDC
¢ Estado de funcionamento da fonte de alimentação de comutação inteligente
¢ Carregamento/descarga Voltagem e corrente do grupo de baterias de reserva
Voltagem da bateria de célula única
Temperatura de superfície da bateria de célula única
O estado de funcionamento do ar condicionado inteligente
O controlo remoto do ar condicionado inteligente
- Estado e controlo remoto do gerador diesel
¢ Incorporado mais de 1000 protocolos de dispositivos inteligentes
Servidor WEB incorporado
¢ Estado e controlo do ambiente
- Temperatura e Umidade - através do Sensor T&H
️ Situação da fumaça - através do sensor de fumaça
Detecção de movimento - através de sensores passivos duplos de infravermelho e microondas
¢ Estado de registros de água - através do sensor de água
1PM5000 Unidade de Supervisão de Campo
Snapshot de vídeo e armazenamento - através de câmera IP
O controlo remoto da iluminação - através do controlador de iluminação
Controle remoto de entrada - através do controlador de guarda de entrada
2. Dimensão FSU
L: 482 mm,W: 220 mm,H: 44 mm
3Ambiente de operação da FSU
3.1 Temperatura do ambiente
Temperatura de operação: -20°C-60°C
-40°C -70°C
3.2 Umidade do ambiente
¢ Umidade relativa de operação: < 95%
️ Humidade relativa de armazenamento e transporte: <95% ((40±2°C)
3.3 Altitude
️ < 5000 m
3.4 Nível de protecção
IP20
