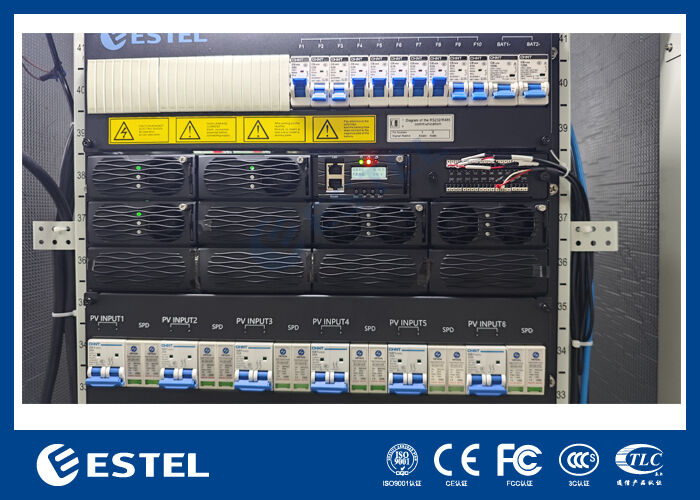

96% Alta Eficiência 12U Sistema de Retificador Híbrido Comunicação RS485

96% Alta Eficiência 12U Sistema de Retificador Híbrido Comunicação RS485
96% Alta Eficiência 12U Sistema de Retificador Híbrido Comunicação RS485 96% Alta Eficiência 12U Sistema de Retificador Híbrido Comunicação RS485

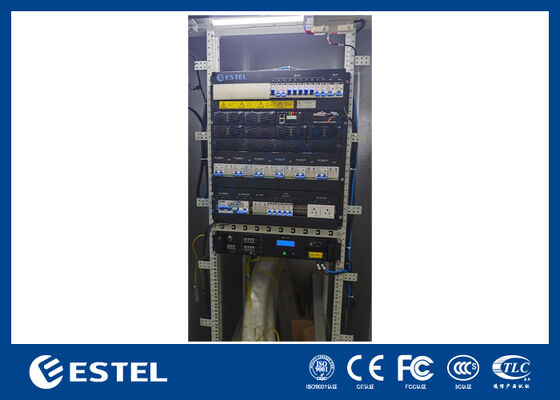

Imagem Grande :  96% Alta Eficiência 12U Sistema de Retificador Híbrido Comunicação RS485

Detalhes do produto:
Lugar de origem: Shenzhen, China (continente)
Marca: ESTEL
Certificação: ISO9001, CE, 3C, FCC
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: 987-2327 usd
Detalhes da embalagem: Caixa de madeira/caixa
Tempo de entrega: 25-30 dias úteis
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union
Habilidade da fonte: 2.500 grupos pelo mês
Contato
Descrição de produto detalhada
Dimensão do Retificador: 482,5 mm (L) * 350 mm (P) * 12U (A) Tensão de entrada CA: Acionamento de energia elétrica
A C.C. entrou a tensão: 120VCC a 425VCC Capacidade de saída: 16kw+16kw(redundância N+1)
Módulo retificador: 4*4kw módulo fotovoltaico: 6*3kw
Protecção da carga: LLVD/BLVD Comunicação: RS485/SNMP
Destacar:

Retificador de energia híbrida de 30kw

,

Sistema de energia de telecomunicações 12U

,

Retificador de comunicação RS485

96% de Alta Eficiência Sistema Retificador Híbrido de Potência 12U Comunicação RS485


Visão Geral do Produto de Sistema Retificador Híbrido de Potência 12U



Projetado para infraestrutura de telecomunicações, data centers de médio a grande porte e condições ambientais exigentes, o Sistema Retificador Híbrido de Potência 12U oferece distribuição de energia AC e DC estável. Ele aceita entradas duplas — 220V AC e fotovoltaica (PV) — e produz uma saída DC precisamente regulada, ajustável de –43V a –58V (tipicamente –53.5V). Além disso, o sistema fornece uma saída AC de 110V a 16A, completa com proteção contra surtos Classe C. Com uma capacidade máxima de 30kW e eficiências de conversão superiores a 96% na maior parte de sua faixa de carga, a unidade reduz substancialmente o consumo de energia e as demandas de resfriamento associadas.



Construído para operação contínua, o retificador acomoda até 10 módulos hot-swappable (6*3kw alimentados por PV e 4*4kw por AC), suportando configurações de redundância N+1 ou superior. Cada módulo possui resfriamento a ar forçado, Correção Ativa do Fator de Potência (PFC ≥ 0.99) e Baixa Distorção Harmônica Total (THDi ≤ 5%), garantindo interação limpa com a rede e saída estável. Todos os componentes são instalados em um chassi de 12U, montável em rack de 19 polegadas, classificado como IP20. A capacidade de hot-swap com acesso frontal simplifica a manutenção, enquanto as barras de cobre montadas na parte traseira fornecem um caminho de conexão de baixa impedância e alta corrente.



A distribuição DC integrada inclui desconexão de baixa tensão da bateria (BLVD), permitindo o descarte priorizado de carga para preservar reservas críticas da bateria durante interrupções. Um controlador de sistema avançado oferece monitoramento abrangente e lógica programável via entradas analógicas (AI), entradas digitais (DI) e saídas digitais (DO). O gerenciamento remoto é suportado através de interfaces RS485 e SNMP, dando aos operadores visibilidade total de alarmes, métricas de desempenho e status do retificador. Um LCD no painel frontal também permite configuração e diagnóstico convenientes no local.



Básica Especificação do Sistema Retificador Híbrido de Potência 12U


Dimensão 482.5mm(L)*350mm(P)*12U(A)
Peso ≤50kg (sem retificadores)
Modo de resfriamento Resfriamento natural
Modo de instalação Montado em rack de 19 polegadas
Manutenção Manutenção frontal, troca de módulo de grau suportada
Grau de proteção IP20




Distribuição de Potência do Sistema Retificador Híbrido de Potência 12U




Distribuição AC

 Tensão de entrada monofásico 220VAC
Disjuntor de entrada 2*125A 2P (um para backup)
Frequência de entrada 45~65Hz, valor nominal: 50Hz/60Hz
Saída 110VAC, 2*63A 1P, 3*32A 1P
SPD 20/40KA, 8/20us




Distribuição DC




 Tensão de entrada 120VDC a 425VDC
Disjuntor de entrada 6*25A 2P
SPD 20/40KA, 8/20us
Tensão de saída -43~-58VDC, valor nominal: -53.5VDC


Capacidade de saída

16kw+18kw (redundância N+1)
Módulo PV: 6*3kw
Módulo retificador: 4*4kw
Disjuntor de bateria Disjuntor de 2*125A 1P
Disjuntor de carga BLVD: 1*63A/1P+3*20A/1P+6*10A/1P



Módulo Retificador do Sistema Retificador Híbrido de Potência 12U


Tensão de entrada 85VAC～300VAC, nominal 220VAC
Eficiência >96%
Potência nominal 4000W (176~300VAC)
Temperatura de trabalho -40℃~+75℃ (50℃ @ saída total)
Dimensão 106.5mm(L)×286mm(P)×44.5mm(A) (altura 1U)
Peso ≤2kg
Modo de resfriamento Resfriamento forçado
Fator de potência ≥0.99
THD ≤5%
Saída DC –43 ~ –58VDC, nominal –53.5VDC, 55A máximo



Módulo PV do Sistema Retificador Híbrido de Potência 12U


Tensão de entrada 120 a 425VDC. nominal 340VDC
Eficiência >96%
Potência nominal 3000W ((200 a 425VDC)
Temperatura de trabalho -40℃~+75℃ (50℃ @ saída total)
Dimensão 106.5mm(L)×286mm(P)×44.5mm(A) (altura 1U)
Peso ≤2kg
Modo de resfriamento Resfriamento forçado
Fator de potência ≥0.99
THD ≤5%
Saída DC –43 ~ –58VDC, nominal –53.5VDC, 55A máximo



Controlador do Sistema Retificador Híbrido de Potência 12U


Controlador Modelo: MC2900
Entrada de sinal 2 AI, 6 DI
Saída de alarme 6 DO
Comunicação

RS485: Suportado
SNMP: Suportado
Modo de exibição Tela LCD


Ambiente do Sistema Retificador Híbrido de Potência 12U


Operacional
Temperatura		 -40℃ ~ +65℃ (saída total abaixo de 50℃)
Temperatura de armazenamento -40℃~+70℃
Umidade operacional 5%~95% (sem condensação)


Altitude

 0~3000m (Se a altitude estiver na faixa de 2000m a 3000m, a temperatura operacional máxima diminui 1℃ a cada 200m de aumento de altitude.)
