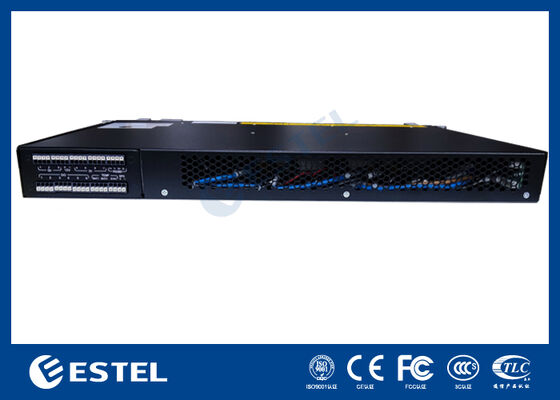

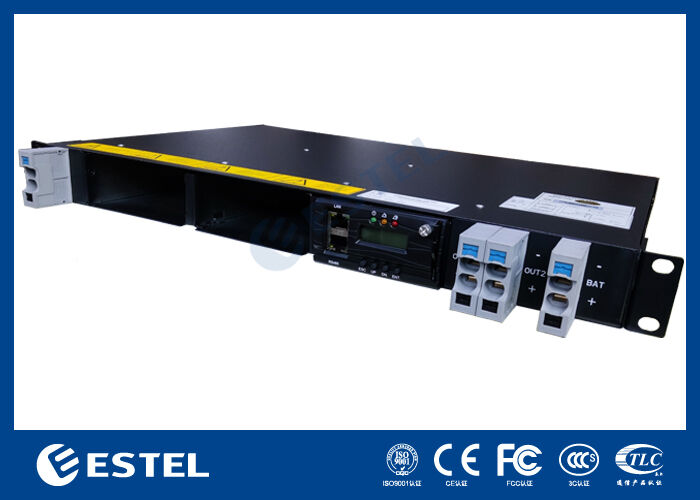

Sistema de retificação de telecomunicações para telecomunicações com gestão e controlo remoto

Visão geral do produto

O ET4860-M3I21O sistema de alimentação de rack de CC fornece uma solução de energia de CC de alta capacidade e resistente projetada especificamente para infraestrutura de telecomunicações, operações de data center,e aplicações industriais que exijam uma distribuição de energia de CC fiávelAceita entrada monofásica de 220 VAC e fornece uma saída de CC estável ajustável entre 43VDC e 58VDC, com um ponto de funcionamento nominal de 53,5VDC.Este sistema suporta de forma fiável instalações de alta procura, alcançando uma eficiência de conversão de energia superior a 96%.

Com um design modular e redundante, o sistema suporta até 2*3000W de módulos rectificadores configurados para redundância N+1, com cada módulo compacto pesando menos de 2 kg.Os retificadores utilizam arrefecimento de ar forçado, alcançar um fator de potência próximo da unidade (≥ 0,99) e manter uma distorção harmônica total baixa (THDi ≤ 5%) para uma conversão de potência eficiente e limpa.e proteção de entrada IP20, o chassi 1U montável em rack enfatiza a segurança operacional, a facilidade de serviço e a integração direta em armários padrão de 19 polegadas.

Sistema

• Dimensões: 482,0 ((W) × 350,0 ((D) × 1U ((H)

• Peso: ≤ 10 kg (sem rectificadores)

• Modo de arrefecimento: arrefecimento natural

• Modo de instalação: Instalado num rack de 19 polegadas ou no interior do armário

• Modo de cablagem: entrada superior e saída superior

• Modo de manutenção: manutenção frontal, alteração do grau do módulo de apoio

• Nível de proteção: IP20

Distribuição AC

• Modo de entrada:220VAC monofásico

• Frequência de entrada: 4566Hz, valor nominal: 50Hz/60Hz

Distribuição de CC

• Voltagem de saída: 43 ~ 58 VDC, valor nominal: 53,5 VDC

• Capacidade máxima:6kW ((2*3kw, redundância N+1)

• Dispositivos de desligamento de bateria: 1U terminal de inserção*2

• Dispositivos de travagem:BLVD:1U terminal de inserção*2

Rectificador

• Voltagem de entrada:85VAC ~ 300VAC, nominal 220VAC

• Eficiência: > 96%

• Potência nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamento: 40 °C ~ + 75 °C (potência total inferior a 50 °C)

• Dimensões: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Peso: ≤ 2 kg

• Modo de arrefecimento: arrefecimento forçado

• Fator de potência: ≥ 0.99

• THD: ≤ 5%

• Saída de corrente contínua: ¥43 ~ ¥58VDC, nominal ¥53,5VDC, máximo 55A

Controlador

• Entrada de sinal: 3 AI (3 temperatura ambiente), 7 DI

• Saída de alarme: 6 contatos secos

• Porta de comunicação: RS232/485, SNMP

• Modo de exibição: LCD

Meio Ambiente

• Temperatura de operação: ¥40°C ~ +65°C (potência total inferior a 50°C)

• Temperatura de armazenagem: 40°C ~ + 70°C

• Humidade de funcionamento: 5% ~ 95% (não condensante)

• Altitude: 0 ~ 3000 m (Se a altitude estiver na faixa de 2000 m a 3000 m, a temperatura máxima de funcionamento diminui em 1 °C à medida que a altitude aumenta em 200 m.)
