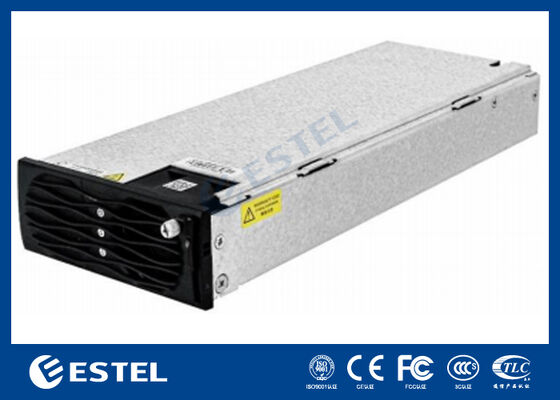

Módulo inversor de comunicação IP123000G2A com 3 portas – Entrada/Saída AC/DC, Ampla Faixa de Temperatura e Monitoramento Inteligente para Gerenciamento de Rede

Visão Geral do Produto

O módulo inversor de comunicação IP123000G2A é construído com três portas: entrada AC, saída AC e entrada/saída DC. Seu objetivo principal é manter uma alimentação AC estável para cargas críticas, selecionando inteligentemente a fonte de energia disponível:

• Quando a alimentação AC da rede é normal: o módulo processa a alimentação AC por meio de retificação e fornece uma saída AC estável para a carga.

• Quando a alimentação AC da rede não está disponível: o módulo alterna automaticamente para a entrada DC e converte a energia DC em saída AC, garantindo a continuidade da energia para equipamentos essenciais (a estratégia de comutação depende da configuração do sistema).

Ele está em conformidade com os padrões elétricos relevantes e regulamentos da indústria, e fornece gerenciamento de rede + monitoramento inteligente para infraestrutura moderna de telecomunicações/TIC. Ele também suporta operação paralela de até 3 módulos, permitindo a expansão da capacidade e projetos de maior disponibilidade.

Principais Características

• Transferência automática de fonte AC/DC: operação AC-primeiro com inversão de backup DC quando a AC falha, reduzindo o risco de tempo de inatividade.

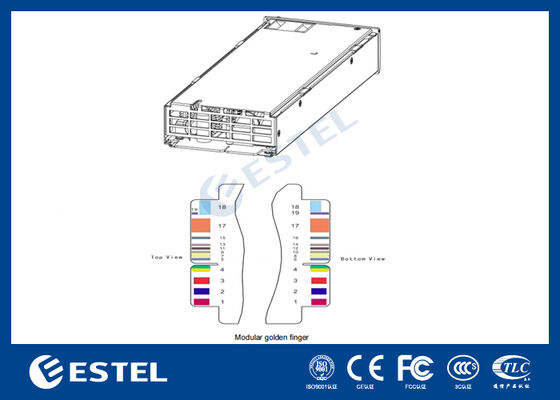

• Design integrado de três portas: entrada/saída AC e entrada/saída DC em um módulo—simplifica a integração e manutenção do sistema.

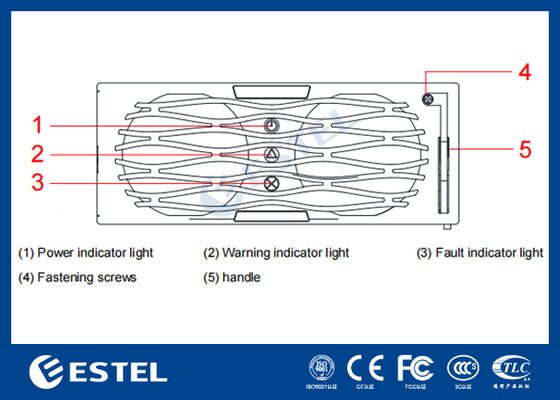

• Gerenciamento de rede e monitoramento inteligente: visibilidade remota do status operacional, alarmes e parâmetros-chave (os itens exatos dependem do protocolo de monitoramento e do sistema).

• Conformidade com padrões + preparação EMC: projetado para atender aos padrões elétricos e requisitos da indústria, adequado para implantação de nível de telecomunicações.

• Operação paralela de até 3 módulos: suporta compartilhamento de carga e arquitetura de energia escalável; pode ser usado para redundância (por exemplo, N+1) dependendo do projeto do sistema.

• Capacidade para ambientes agressivos: ampla faixa de temperatura/umidade e adaptabilidade de altitude para locais externos e instalações de borda.

Principais Especificações

Condições Ambientais

• Temperatura de operação: -20°C a +75°C (redução de potência de 45°C a 75°C)

• Temperatura de armazenamento: -40°C a +75°C

• Umidade relativa: 5% a 95%UR, sem condensação

• Altitude: ≤ 4000 m (a temperatura diminui em 1°C a cada 200 m de elevação como referência para adaptação em alta altitude)

Entrada Elétrica (Monofásica)

• Modo de entrada: TT/TNIT (entrada monofásica)

• Faixa de tensão de entrada: 176 Vac a 265 Vac

• Tensão de entrada nominal: 220 Vac

• Tensão máxima de entrada: 300 Vac

• Corrente máxima de entrada: 22 A

• Corrente de partida: ≤ 15 A

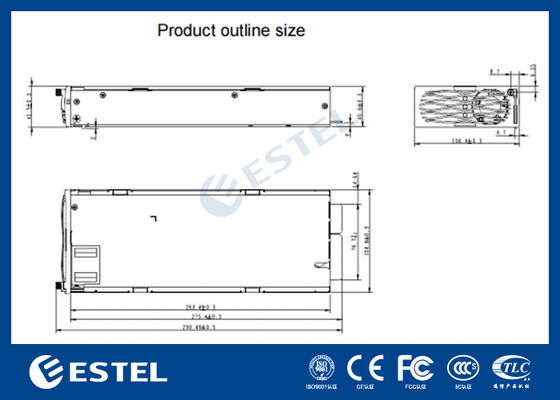

As classificações de saída (tensão/frequência de saída AC, faixa do barramento DC, eficiência, proteções, tipo de interface de comunicação, dimensões, peso, método de resfriamento) devem ser confirmadas pela ficha técnica/placa de identificação oficial.

Cenários de Aplicação Típicos

• Locais de telecomunicações / estações base: garantindo o fornecimento ininterrupto de energia AC para equipamentos de transmissão, switches, roteadores e controladores de sites.

• Infraestrutura de rede e borda: micro salas de dados, gabinetes de borda, nós distribuídos—especialmente onde o monitoramento remoto reduz as visitas no local.

• Redes privadas e comunicações industriais: trânsito ferroviário, redes de segurança pública/emergência, comunicações de concessionárias de energia—onde a continuidade e a conformidade são importantes.

• Cargas críticas com bateria: sistemas que usam strings de bateria DC ou barramento DC para energia de backup, exigindo conversão DC-para-AC confiável durante quedas de energia.

Instalação e Operação Paralela (Orientação Prática)

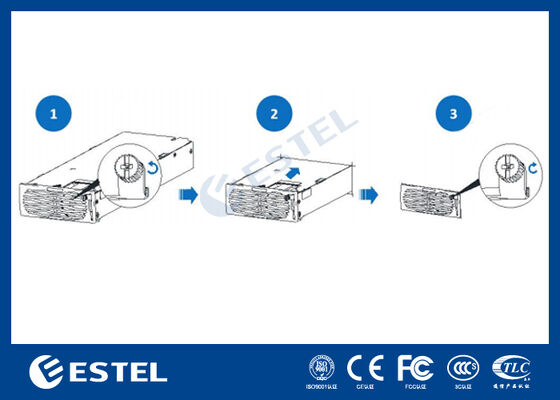

Local de montagem: normalmente instalado dentro de um rack/gabinete de energia de telecomunicações. Certifique-se de ventilação adequada e mantenha longe de fontes diretas de calor e umidade. Use os trilhos/furos de montagem e especificações de torque definidos pelo fabricante.

Princípios de fiação (melhor prática típica):

1. Forneça proteção compatível a montante da entrada AC (disjuntor/fusível e aterramento).

2. Conecte a saída AC ao barramento de carga protegido ou unidade de distribuição.

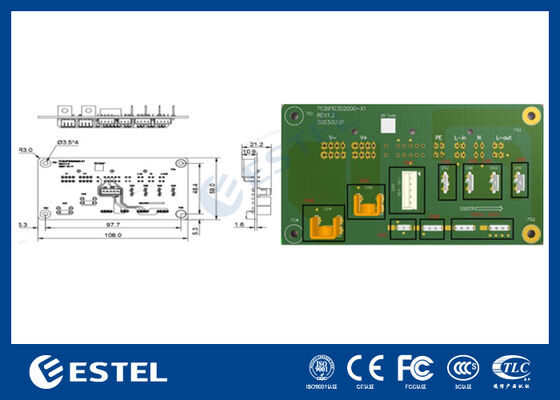

3. Conecte a entrada/saída DC ao barramento DC ou sistema de bateria de acordo com os requisitos de polaridade e dimensionamento do cabo.

4. Use aterramento confiável e roteie os cabos de monitoramento/comunicação com blindagem e separação dos cabos de alimentação para reduzir a EMI.

Operação paralela (até 3 módulos):

• Use o mesmo modelo/versão para conjuntos paralelos.

• Siga as regras especificadas de fiação e endereçamento paralelo/comunicação (se aplicável).

• Mantenha os comprimentos e impedância dos cabos o mais consistentes possível para suportar o compartilhamento de carga estável.

• Considere o planejamento de redundância (por exemplo, margem de capacidade ou N+1) com base na criticidade do site.

Notas Operacionais / Precauções

• Redução de potência acima de 45°C: em locais quentes, evite a operação sustentada em carga total sem fluxo de ar suficiente; mantenha os filtros/dissipadores de calor limpos.

• Requisito de umidade sem condensação: evite a condensação em ambientes com grandes variações de temperatura; considere aquecedores/desumidificação de gabinete, se necessário.

• Considerações de alta altitude: a densidade do ar reduzida impacta o resfriamento; reserve margem de energia e valide o desempenho térmico próximo a 4000 m.

• Flutuação da rede e proteção contra surtos: se o fornecimento puder se aproximar de 300 Vac ou for propenso a raios, implemente a proteção contra surtos apropriada e o condicionamento de energia a montante.
