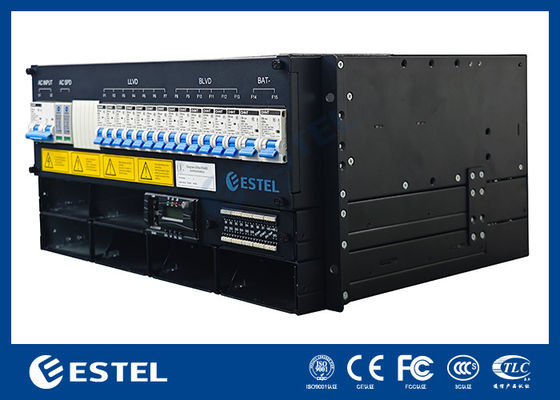

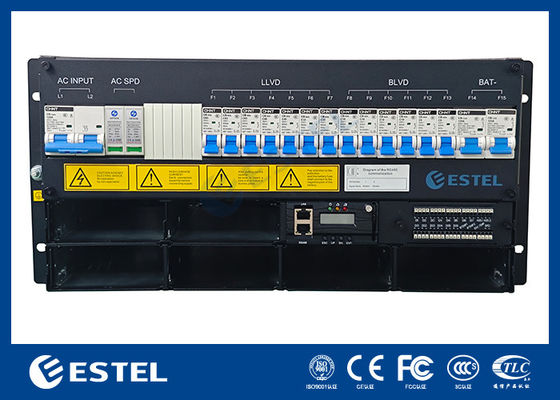

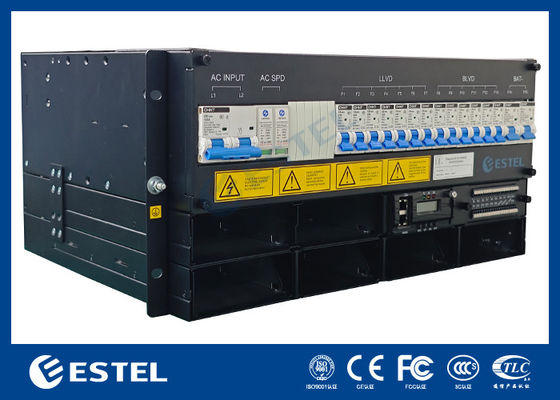

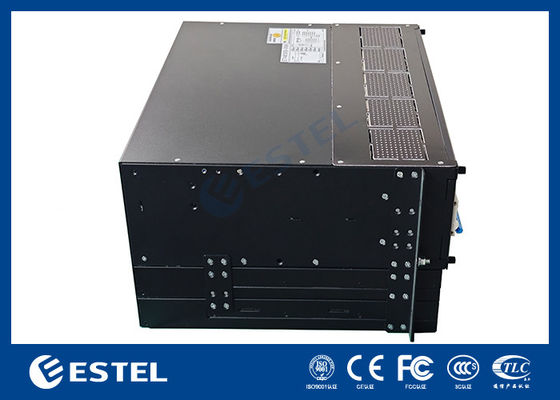

Sistema de Energia Embutido 5U
Introdução
O ESTEL ET48300 M5E65A é uma nova fonte de alimentação compacta embutida, apresentando um design arquitetônico inovador que oferece tamanho reduzido e alta densidade de potência (até 24KW em 5U). Este sistema prioriza a flexibilidade do cliente.
Design compacto de 5U de altura para atender às necessidades críticas de aplicações de transmissão de fibra e micro-ondas, dispositivos de acesso e switch. A potência máxima do sistema é de 300A, com MCBs AC/bateria/carga. Os cabos são de acesso frontal com MCB e barra de barramento. Os retificadores da série MR48, combinados com o controlador MC2600, garantem uma operação segura, confiável e flexível. Compacto o suficiente para a maioria dos gabinetes, é uma unidade de substituição ideal. Construído com a tecnologia comprovada da ESTEL, a série MR48 está pronta para atender às demandas futuras.
Principais Características
Cenários de Aplicação
Especificações
| Modelo do Produto | ET48300 M5E65A | ||
| Sistema | Dimensão (mm) | 482,0(L)*350(P)*5U(A) | |
| Peso | ≤20kg (sem retificadores) | ||
| Modo de resfriamento | Resfriamento natural | ||
| Modo de instalação | Instalado em rack de 19 polegadas ou dentro do gabinete | ||
| Modo de cabeamento | Entrada superior e saída superior | ||
| Modo de manutenção | Manutenção frontal, suporte a alteração de nível do módulo | ||
| Nível de proteção | IP20 | ||
| Distribuição AC | Modo de entrada | 220Vac(L-L) | |
| Capacidade de entrada | 1×125A/2P | ||
| Faixa de tensão de entrada | 90 ~ 300Vac | ||
| AC SPD | 20kA/40kA, 8/20μs | ||
| Distribuição DC | Tensão de saída | -43~-58VDC, valor nominal: -53,5VDC | |
| Capacidade máxima | 18kW(6×3KW) | 24kW(6×4KW) | |
| Disjuntores da bateria | 2×125A/1P | ||
| Disjuntores de carga |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Módulo Retificador | Tensão de entrada | 85VAC～300VAC, nominal 220VAC | |
| Eficiência | ≥96%@valor de pico | ||
| Potência nominal | 3000W(176~300VAC) | ||
| Temperatura de trabalho | -40℃~+75℃(saída total abaixo de 50℃) | ||
| Dimensão | 106,5mm(L)×286mm(P)×41,5mm(1U/A) | ||
| Peso | ≤2kg | ||
| Modo de resfriamento | Resfriamento forçado com ventilador | ||
|
Controlador
|
Entrada de sinal | 4 AI (3 temp. da bateria, 1 temp. ambiente), 6 DI (SPD, 6 DI comuns) | |
| Saída de alarme | 6 contatos secos | ||
| Porta de comunicação | Interface LAN/RS232/RS485, LAN-SNMP, TCP/IP | ||
| Modo de exibição | LCD | ||
| Ambiente | Temperatura de operação | -40℃~+75℃ (Quando operando em carga total, a temperatura não é superior a 50℃) | |
| Temperatura de armazenamento | -40℃~+75℃ | ||
| Umidade de operação | 0%~95%(sem condensação) | ||
| Altitude | 0~3000m (Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de operação diminui em 1℃ à medida que a altitude aumenta em 200m.) | ||
Diagrama
MR483000HG2B-CS
| Entrada AC | Saída DC | ||
| Tensão de entrada (Nominal) | 110VAC/220VAC | Tensão de saída | -42 a -58VDC, nominal: -53,5VDC |
| Faixa de tensão de entrada | 85 a 290VAC | Eficiência de pico | >96% |
| Corrente máxima de entrada | 18A | Capacidade máxima | 3000W |
| Frequência de entrada | 45 a 65Hz | Corrente máxima de saída | 56,1A |
| Fator de potência | ≥0,99 (220VAC @ 20% a 100% de carga) | THD | ≤5% @ 50% a 100% de carga |
| Controle e Monitoramento | Ambiente | ||
| Protocolo de comunicação | CAN | EMC | EN55032 classe B；EN55035;IEC61000-3-2；IEC61000-3-3 |
| LED | Verde-normal; amarelo-alarme; vermelho-falha | Segurança | UL62368-1;EN62368-1；IEC62368-1 |
MR484000SG1-GS
l Eficiência máxima >96,5%
l Redução de potência de 45℃ a 75℃
l Redução de potência de saída em<176VAC
l Alta densidade de potência
| Entrada AC | Saída DC | ||
| Tensão de entrada (Nominal) | 110VAC/220VAC | Tensão de saída | -42 a -58VDC, nominal: -53,5VDC |
| Faixa de tensão de entrada | 85 a 290VAC | Eficiência de pico | >96,5% |
| Corrente máxima de entrada | 26A | Capacidade máxima | 4350W |
| Frequência de entrada | 45 a 65Hz | Corrente máxima de saída | 81,3A |
| Fator de potência | ≥0,99 (220VAC @ 20% a 100% de carga) | THD | <3% @ ≥50% de carga |
| Controle e Monitoramento | Ambiente | ||
| Protocolo de comunicação | CAN | EMC | EN55032 classe B；EN55035;IEC61000-3-11；IEC61000-3-12 |
| LED | Verde-normal; amarelo-alarme; vermelho-falha | Segurança | UL62368-1;EN62368-1；IEC62368-1 |
Controlador MC2600
Introdução
O MC2600 é o controlador de energia DC de nova geração desenvolvido pela Megmeet. O controlador adota o processador principal AR 32-bit cortex-M4CPU. O Mc2600 oferece muitos recursos e funções, e uma interface mais robusta, amigável e fácil de usar, poderosa função de gerenciamento de energia hvbrid, incluindo gerenciamento de diesel, baterias VRLA e íon-lítio e módulos solares.
Principais Características
Medição
24 x leituras de entrada analógicas e 9 x digitais, incluindo: tensão do sistema, corrente de carga, corrente da bateria, temperatura da bateria, 8*Dl, 8*D0, etc.
Comunicação
O controlador se comunica com o computador host em 2 modos: Rs485 e ethernet (WEB ou SNMP). A configuração e edição de parâmetros operacionais, o download de logs de dados e o histórico de alarmes estão disponíveis via navegador WEB. A comunicação entre o controlador e os retificadores e os módulos solares utiliza a comunicação CAN.
O protocolo SNMP suporta GET, SET e TRAP 4 portas Rs485 para BMS de bateria, DG ou dispositivo de função de extensão
Log de histórico de alarmes
Log de histórico de alarmes de 1000 eventos, FlFO para análise do sistema
Log de status do sistema
1000 registros de leituras de tensão de saída e corrente de carga e 50 registros de leituras históricas de teste da bateria
LCD&LED
Tela LCD de 128 x 32 para acessar status, alarmes, configurações do usuário; LEDs verde/amarelo/vermelho indicam status de operação e alarmes
Gerenciamento da bateria
Gerenciamento da bateria
Alarmes/Eventos
Controlador MC2900
Introdução
O Mc2900 é o controlador de energia DC de última geração desenvolvido pela Megmeet. Ele é baseado em CPU ARM Cortex-A8, 256Nflash, 512M SRAM e sistema operacional linux. O Mc2900 oferece uma interface mais robusta, amigável e fácil de usar. O controlador fornece a função de gerenciamento de retificador, módulo solar, módulo eólico, módulo Dc/Dc, módulo HVDC, diesel, bateria VRLA e bateria de íon-lítio.
Principais Características
Medição
22 x leituras de entrada analógicas e 12 x digitais, incluindo: tensão do sistema, corrente de carga, corrente da bateria, temperatura da bateria, temperatura ambiente, umidade ambiente, 12*Dl. 8*DO.etc.
Comunicação
O controlador se comunica com o computador host em 2 modos: Rs485 e ethernet (TcP/p, UDp, https e SNMp). A configuração e edição de parâmetros operacionais, o download do histórico operacional e o histórico de alarmes estão disponíveis via navegador WEB. A comunicação entre o controlador e os retificadores e os módulos solares utiliza a comunicação CAN.
O protocolo SNMP suporta GET, SET e TRAP 4 portas RS485 para BMS de bateria, DG ou placas de função de extensão
Log de histórico de alarmes
200000 alarmes históricos e 100000 eventos históricos
Log de status do sistema
5000 logs de teste de bateria, 5000 logs de carga de bateria, 5000 logs de descarga de bateria, 5000 logs de execução DG
LCD&LED
Tela LCD de 128 x 160 para acessar as condições operacionais atuais, alarmes, configurações do usuário; LEDs verde/amarelo/vermelho indicam status de operação e alarmes
Coleta e Gerenciamento
Gerenciamento da bateria
l Gerenciamento de inicialização e flutuação
l Gerenciamento de limite de corrente de carga
l Compensação de temperatura
l LVD
l Teste da bateria
l Tensão do ponto médioCálculo da capacidade
l Corte de pico
l Gerenciamento da bateria de lítio
l Interruptor de acordo com a capacidade da bateria
l Interruptor de acordo com a tensão da bateria
l Teste DG
l Cálculo de combustível restante
l Gerenciamento de prioridade de entrada de energia
l Gerenciamento de economia de energia do retificador
l Rotação do retificador
Alarmes/Eventos
