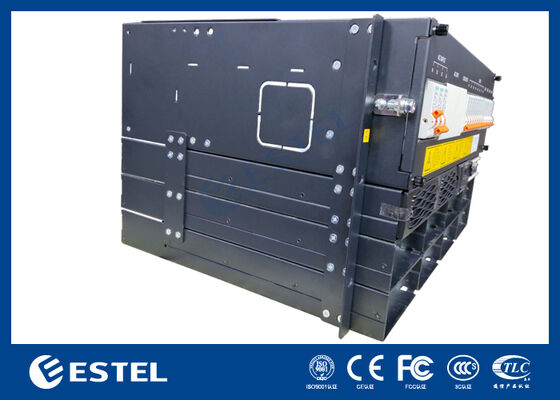

Sistema de Alimentação Retificadora DC 48V 6U Telecom com Controle Remoto Integrado

Visão Geral do Produto

Projetado para aplicações exigentes em telecomunicações, data centers e indústrias, o Sistema de Alimentação DC Rack ET48400-M5E86B oferece energia DC resiliente e de alta capacidade. Ele aceita uma entrada trifásica de 380VAC, fornecendo uma saída estável e ajustável de –43VDC a –58VDC (tipicamente –53,5VDC) com uma capacidade máxima de 24kW e eficiência superior a 96%.

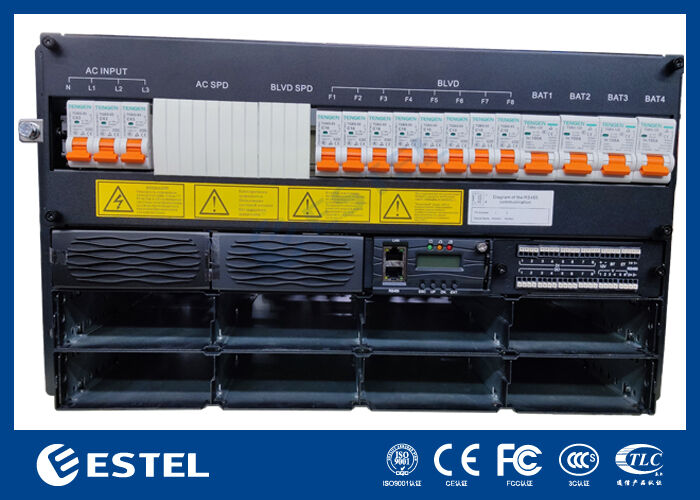

O design modular suporta redundância N+1 com até oito módulos retificadores de 3000W, cada um oferecendo conversão de alta eficiência com um fator de potência ≥0,99 e THDi ≤5%. Alojado em um chassi 6U otimizado para serviço com acesso frontal e cabeamento no painel superior, o sistema simplifica a instalação e a manutenção. Seu painel de distribuição DC inclui disjuntores de bateria 4*100A/1P, LLVD escalável e BLVD para gerenciamento de energia flexível.

Um controlador dedicado com entradas analógicas/digitais e relés de alarme configuráveis, juntamente com interfaces RS232/485 e SNMP, fornece monitoramento local e remoto abrangente. Projetado para operar de forma confiável em ambientes extremos (–40℃ a +65℃, até 95% UR, altitude de 3000m), este sistema oferece uma base de energia robusta e escalável para infraestruturas críticas.

Sistema

• Dimensão: 482,0(L) × 350,0(P) × 6U(A)

• Peso: ≤25kg (sem retificadores)

• Modo de resfriamento: Resfriamento natural

• Modo de instalação: Instalado em rack de 19 polegadas ou dentro do gabinete

• Modo de cabeamento: Entrada superior e saída superior

• Modo de manutenção: Manutenção frontal, suporte a troca de módulo

• Nível de proteção: IP20

Distribuição AC

• Modo de entrada:Trifásico 380VAC, 3*63A/1P+N

• Frequência de entrada: 45–66Hz, valor nominal: 50Hz/60Hz

Distribuição DC

• Tensão de saída: –43 ~ –58VDC, valor nominal: –53,5VDC

• Capacidade máxima: 24kW (8*3kw, redundância N+1)

• Disjuntores de bateria:4*100A/1P

• Disjuntores de carga:

• LLVD*2: Usado com caixa de distribuição

• BLVD:4*16A/1P+4*10A/1P

Retificador

• Tensão de entrada:85VAC ~ 300VAC, nominal 220VAC

• Eficiência: >96%

• Potência nominal: 3000W (176–300VAC)

• Temperatura de trabalho: –40℃ ~ +75℃ (saída total abaixo de 50℃)

• Dimensão: 106,5mm(L) × 286mm(P) × 41,5mm(A) (1U/A)

• Peso: ≤2kg

• Modo de resfriamento: Resfriamento forçado

• Fator de potência: ≥0,99

• THD: ≤5%

• Saída DC: –43 ~ –58VDC, nominal –53,5VDC, máximo 55A

Controlador

• Modelo: MC2600

• Entrada de sinal: 2 AI (2 temperatura ambiente), 8 DI

• Saída de alarme: 8 contatos secos

• Porta de comunicação: RS232/485, SNMP

• Modo de exibição: LCD

Ambiente

• Temperatura de operação: –40℃ ~ +65℃ (saída total abaixo de 50℃)

• Temperatura de armazenamento: –40℃ ~ +70℃

• Umidade de operação: 5% ~ 95% (sem condensação)

• Altitude: 0 ~ 3000m (Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de operação diminui em 1℃ à medida que a altitude aumenta em 200m.)
