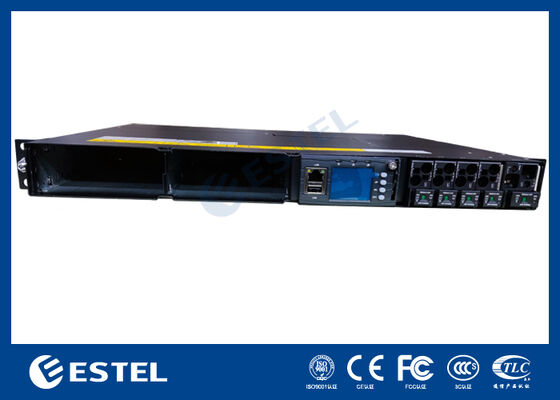

Sistema Integrado de Alimentação DC de Montagem em Rack 1U com Unidade de Monitoramento de Slots Duplos para Retificadores e Interface RS485/LAN
Visão Geral do Produto
Este sistema integrado de alimentação DC de montagem em rack com 1U de altura foi projetado para aplicações que exigem entrega de energia compacta, de alta eficiência e monitorada remotamente. Ele integra terminais de entrada de energia, slots duplos para retificadores, portas de saída, conexão de bateria, interface de monitoramento e E/S de sinal em um único chassi.
A unidade é ideal para estações base de telecomunicações, data centers de pequena escala e gabinetes de energia distribuída. Ele garante uma saída estável de -48VDC, ao mesmo tempo em que suporta comunicação remota e expansão flexível de E/S.
Principais Características do Produto
Design Compacto 1U
Cabe em racks padrão de 19 polegadas, com apenas 1U de altura, perfeito para instalações com restrição de espaço.
Slots Duplos para Retificadores Hot-Swap
Acomoda dois módulos retificadores (um instalado na foto), suportando redundância ou expansão de carga.
Painel de Monitoramento Integrado
Display LED montado na frente com botões para status do sistema, exibição de tensão/corrente e configuração local.
Comunicação Multi-Protocolo
Equipado com portas LAN (Ethernet) e RS485, suportando SNMP ou Modbus para integração com NMS/BMS.

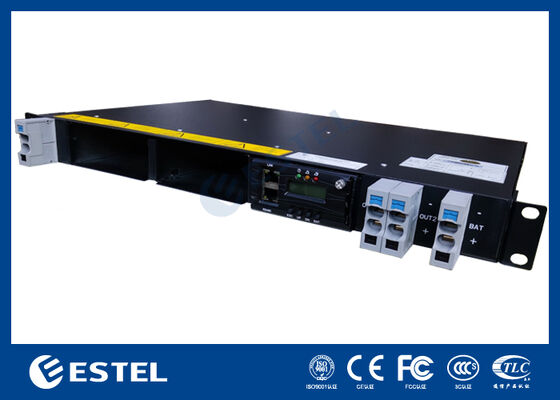

Múltiplas Conexões de Saída
terminais de saída DC de alta corrente na frente (por exemplo, OUT1+, OUT1–) com conectores tipo plugue para conexão confiável da carga.

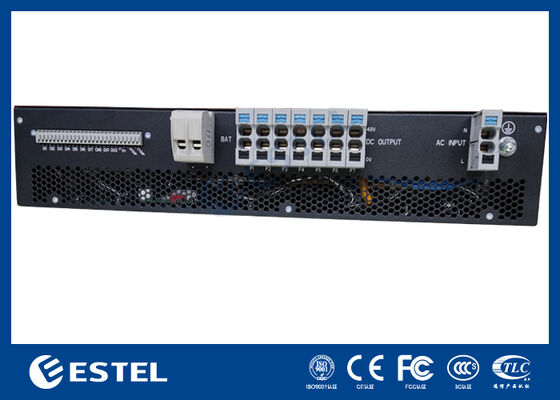

Bloco de Terminais de E/S Abrangente
Bloco de terminais na parte traseira com DI/DO, sensor de temperatura, tensão da bateria, e SPD (dispositivo de proteção contra surtos) pontos de monitoramento.
Rótulos de Aterramento e Segurança
Símbolos claros de alta tensão e aterramento para conformidade de segurança e facilidade de manutenção em campo.
Vantagens do Produto
Altamente Integrado
Combina conversão de energia, controle, monitoramento e proteção em uma única unidade.
Monitoramento Remoto e Local
Pode ser acessado localmente via LCD ou remotamente via interface RS485/LAN.
Fácil Manutenção e Expansão
Retificadores plug-in e conexões frontais permitem instalação e solução de problemas rápidas.
Implantação Flexível
Adequado para gabinetes montados em torre, gabinetes externos 5G ou sistemas de no-breaks para micro data centers.
Custo-Efetivo e Modular
Escalável com apenas um retificador inicialmente, depois expandido para dois quando necessário.
Especificações Técnicas
| Item |
Especificação |
| Fator de Forma |
1U, montagem em rack de 19" |
| Slots para Retificadores |
2 (hot-swappable, 1 populado na imagem) |
| Tensão de Saída |
-48VDC (nominal) |
| Tensão de Entrada |
90–290VAC (com base na especificação do retificador) |
| Terminais de Saída DC |
OUT1+ / OUT1– de alta corrente (2 conjuntos) |
| Interface de Monitoramento |
LCD + botões (ESC, UP, DN, ENT) |
| Portas de Comunicação |
LAN (RJ45), RS485 |
| E/S de Sinal |
DI/DO, temperatura, tensão da bateria, sinais SPD |
| Refrigeração |
Convecção natural ou forçada (com base na configuração) |
| Aterramento |
Ponto de aterramento frontal + marcações de segurança |
| Potência Nominal Típica |
1.5kW – 3kW (por slot de retificador, depende do módulo) |
Cenários de Aplicação
Estações Base de Telecomunicações 5G/4G
Controle de Sistema de Backup de Bateria
Micro Data Centers
Nós de Borda de Rede Industrial
Gabinetes de Controle de Tráfego Inteligente
Abrigos de Monitoramento Remoto
Conclusão
Este sistema de alimentação DC 1U oferece uma solução compacta, porém poderosa, para fornecimento confiável de energia -48VDC em ambientes de telecomunicações e industriais exigentes. Com monitoramento integrado, suporte a retificadores modulares e E/S abrangente, é uma solução preparada para o futuro para sistemas de energia distribuída modernos.
