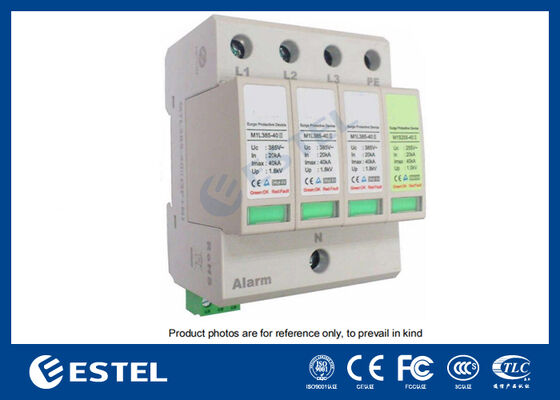

Dispositivo de Proteção contra Surtos (DPS) M1L385-40 II para Distribuição de Energia - Corrente de Surto de 40kA, 230V/400VAC, Porta de Alarme Remoto, Instalação em Trilho DIN, IP20, Proteção Classe C

Descrição do Produto

O Dispositivo de Proteção contra Surtos (DPS) M1L385-40 II é um sistema de proteção elétrica altamente confiável projetado para proteger equipamentos contra condições de sobretensão e surtos de energia em sistemas de distribuição de energia de baixa tensão. Este dispositivo é especificamente projetado para aplicações onde a proteção contra sobrecorrente e sobreaquecimento é essencial, oferecendo proteção robusta para sistemas elétricos sensíveis e dispositivos eletrônicos.

O modelo M1L385-40 II está em conformidade com os padrões de proteção Classe C e é capaz de suportar correntes de surto de até 40kA (teste de 8/20μs), tornando-o adequado para uso em sistemas de distribuição de energia e equipamentos vulneráveis a surtos transitórios. Ele é equipado com uma porta de alarme remoto (contato não ativo), fornecendo aos usuários recursos de monitoramento em tempo real e alertas para possíveis falhas, garantindo assim a integridade contínua do sistema e reduzindo o tempo de inatividade.

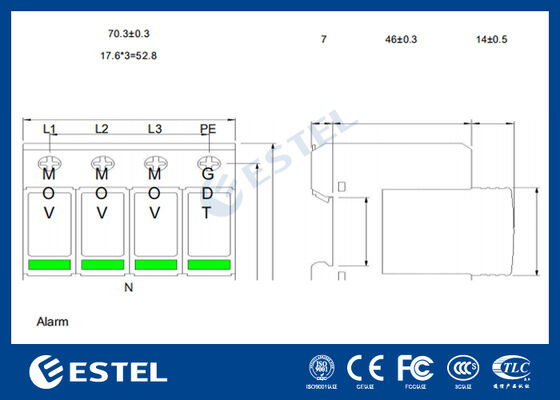

O dispositivo é projetado com uma base integrada para fácil instalação e manutenção, normalmente montado em um trilho DIN de 35mm, que é uma prática comum para painéis de equipamentos. Este método de instalação garante que o DPS possa ser fixado com segurança dentro do sistema sem comprometer a eficiência geral da configuração elétrica. O dispositivo também suporta tamanhos de fiação flexível que variam de 1,5 mm² a 25 mm² para conexões flexíveis, e até 35 mm² para conexões rígidas, acomodando vários requisitos de instalação.

Especificações Chave

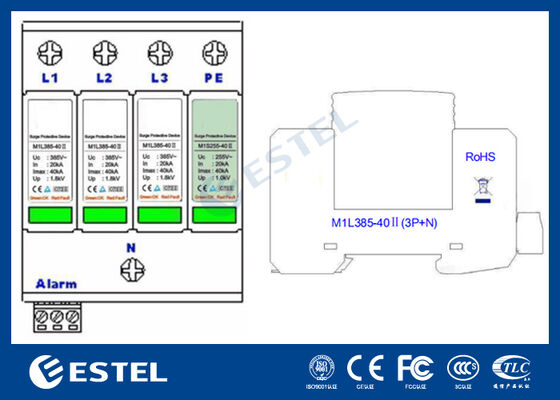

Modelo: M1L385-40 II (3P+N)

Tensão de Trabalho Nominal:

230V/400VAC (L-N / N-PE)

Frequência Nominal: 48Hz a 62Hz

Tensão Máxima de Operação:

385V (L-N) / 255V (N-PE)

Corrente de Descarga Nominal (In):

20kA (L-N; N-PE)

Corrente Máxima de Descarga (Imax):

40kA (L-N; N-PE)

Nível de Proteção de Tensão (Up):

1.8kV (L-N) / 1.0kV (N-PE)

Características de Sobretensão Temporária (TOV):

5s a 385V (L-N) / 400V por 5 segundos

1200V (L-PE) / 200ms para características de falha

Corrente de Curto-Circuito:

25kArms

Tamanho para Conexão do Terminal:

1,5mm² a 25mm² (flexível) / 35mm² (rígido)

Corrente Máxima para Porta de Alarme:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

Grau de Retardamento de Chama da Carcaça:

UL94 V-0

Grau IP:

IP20

Sistema de Monitoramento de Alarme

O M1L385-40 II DPS possui uma porta de alarme remoto que fornece feedback em tempo real sobre o status operacional do dispositivo. O sistema de alarme é ativado por meio de contato não ativo e ajuda a manter a eficiência operacional, alertando os usuários quando a manutenção ou substituição é necessária, garantindo que o tempo de inatividade do equipamento seja minimizado. A função de alarme remoto também facilita a integração em sistemas de monitoramento maiores, melhorando a supervisão da infraestrutura crítica.

Instruções de Instalação

O dispositivo foi projetado para instalação por profissionais autorizados apenas. Ele é normalmente montado em um trilho DIN de 35mm dentro de um painel de equipamentos. O DPS deve ser conectado de acordo com as seguintes instruções:

Método de conexão: Uma conexão paralela comum pode ser usada para fiação, com um máximo de 16mm² fio de cobre multifilar. O comprimento total do cabo de conexão não deve exceder 0,5 metros.

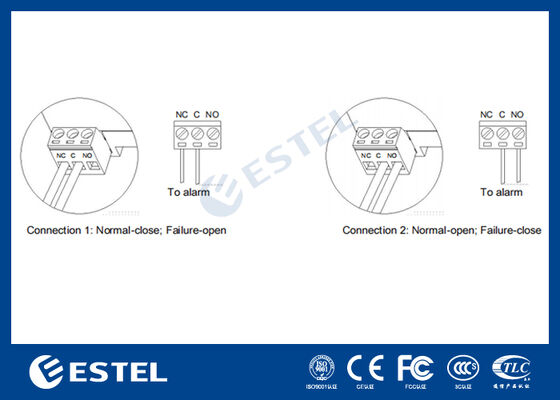

O terminal de conexão do alarme está localizado na parte inferior do pára-raios. Para monitoramento remoto, os usuários devem retirar os plugues de fiação e inserir os fios do alarme nos orifícios apropriados nos plugues de fiação, em seguida, inserir os plugues em sua posição original e apertar os parafusos.

Seguindo as instruções fornecidas, o dispositivo pode ser integrado ao sistema elétrico, fornecendo proteção robusta contra surtos de energia e garantindo operação contínua e confiável.

Benefícios do Dispositivo de Proteção contra Surtos M1L385-40 II:

Alta Capacidade de Corrente de Surto: Com uma corrente de descarga máxima de 40kA, este DPS pode lidar com surtos de energia significativos e tensões transitórias, fornecendo excelente proteção para equipamentos sensíveis.

Capacidade de Monitoramento Remoto: A porta de alarme remoto integrada permite fácil monitoramento e manutenção, garantindo que quaisquer problemas possam ser resolvidos rapidamente.

Instalação Amigável: A montagem em trilho DIN simplifica a instalação e facilita a integração na infraestrutura elétrica existente.

Ampla Faixa de Proteção de Tensão: Capaz de suportar tensões de até 385V (L-N) e 255V (N-PE), tornando-o adequado para uma variedade de aplicações em sistemas de distribuição de energia.

Durável e Seguro: A carcaça retardante de chama (UL94 V-0) e a proteção IP20 garantem que o dispositivo permaneça seguro e durável em vários ambientes operacionais.

Áreas de Aplicação:

Sistemas de Distribuição de Energia: Protege os sistemas de energia contra condições de sobretensão transitória que podem danificar componentes sensíveis.

Equipamentos de Telecomunicações: Garante a segurança dos equipamentos de telecomunicações, impedindo que surtos afetem o desempenho.

Sistemas Elétricos Industriais: Protege máquinas e equipamentos industriais contra falhas elétricas que podem causar tempo de inatividade ou danos.

Sistemas de Energia Renovável: Protege sistemas solares, eólicos e outros sistemas de energia renovável contra surtos elétricos causados por fatores externos.

Resumo

O Dispositivo de Proteção contra Surtos M1L385-40 II oferece proteção altamente eficaz para sistemas elétricos e equipamentos sensíveis contra sobretensão, surtos de energia e falhas elétricas. Com sua alta capacidade de corrente de surto, recursos de monitoramento remoto e fácil instalação via montagem em trilho DIN, é uma escolha confiável para aplicações industriais, de telecomunicações e de distribuição de energia.
