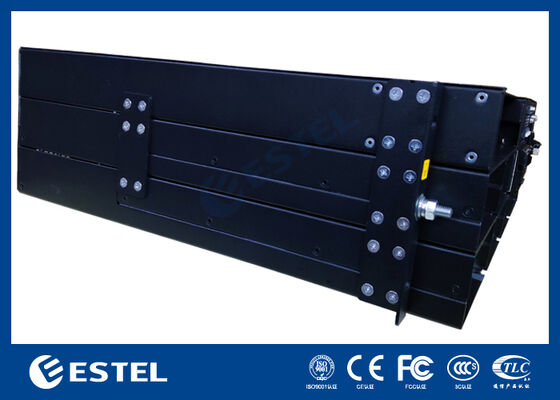

Sistema de energia CC de montagem em rack de 18kW 3U de telecomunicações completo, retificadores modulares de 3kw, eficiência> 96%

Visão geral do produto

O sistema de energia CC montado em rack 18 kW 3U é uma solução de alta capacidade projetada para redes de telecomunicações, data centers e instalações industriais que exigem fornecimento CC confiável. Ele suporta entrada trifásica de 380 VCA e monofásica de 220 VCA, fornecendo uma saída estável de –43 a –58 VCC com um valor nominal de –53,5 VCC. Com capacidade máxima de 18W, este sistema garante potência suficiente para aplicações de grande escala, mantendo uma eficiência acima de 96%.

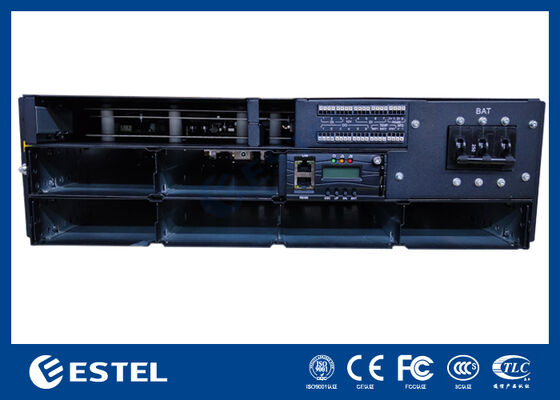

O sistema integra até 6 módulos retificadores (redundância N+1), cada um com potência nominal de 3000W e peso ≤2kg. Esses módulos apresentam resfriamento forçado, alto fator de potência ≥0,99 e THD ≤5%, garantindo uma conversão de energia CC limpa e estável. Com manutenção frontal, entrada superior de cabos e proteção IP20, o design prioriza segurança, facilidade de manutenção e facilidade de integração em racks de 19 polegadas.

A distribuição DC inclui disjuntores de bateria 1*250A e6*≤63A+2*≤125A(reservado)disjuntores de carga, proporcionando gerenciamento de carga flexível e seguro. O controlador inteligente suporta 3 entradas analógicas, 7 entradas digitais, 6 alarmes de contato seco e comunicação remota via RS232/485 e SNMP. O monitoramento local é habilitado através de um display LCD.

Construída para ambientes desafiadores, a unidade opera de –40°C a +65°C, suporta 5–95% de umidade sem condensação e mantém operação estável em altitudes de até 3.000 m. Com sua arquitetura modular e desempenho robusto, o sistema de energia CC 3U de 18 kW é a escolha ideal para infraestruturas críticas que exigem soluções de energia escalonáveis ​​e confiáveis.

Sistema

• Dimensão: 482,0 (L) × 350,0 (P) × 3U (A)

• Peso: ≤20kg (sem retificadores)

• Modo de resfriamento: resfriamento natural

• Modo de instalação: Instalado em rack de 19 polegadas ou dentro do gabinete

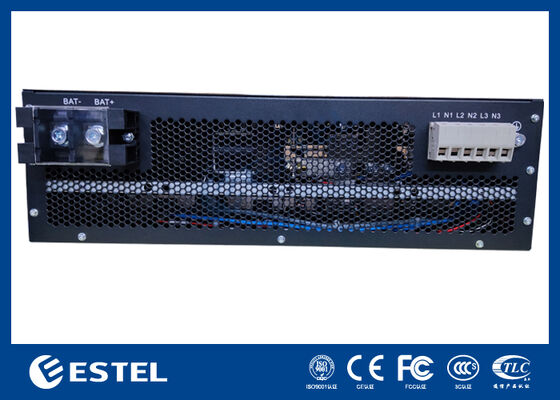

• Modo de cabeamento: Entrada superior e saída superior

• Modo de manutenção: Manutenção frontal, mudança de nível do módulo de suporte

• Nível de proteção: IP20

Distribuição CA

• Modo de entrada:380 VCA trifásico/220 VCA monofásico

• Frequência de entrada: 45–66 Hz, valor nominal: 50 Hz/60 Hz

• AC SPD: 20kA/40kA, 8/20μs

Distribuição CC

• Tensão de saída: –43 ~ –58VDC, valor nominal: –53,5VDC

• Capacidade máxima:18kW (6*3kw, redundância N+1)

• Disjuntores de bateria: 1×250A

• Disjuntores de carga:1*<125A/1PN (reservado); BLVD:6*≤63A/1PN+2*≤125A/1PN(reservado)

• DC SPD: 10kA, 8/20μs

Retificador

• Tensão de entrada: 85VAC ~ 300VAC, nominal 220VAC

• Eficiência: >96%

• Potência nominal: 3000 W (176–300 VCA)

• Temperatura de trabalho: –40°C ~ +75°C (saída total abaixo de 50°C)

• Dimensão: 106,5 mm (L) × 286 mm (P) × 41,5 mm (A) (1U/H)

• Peso: ≤2kg

• Modo de resfriamento: resfriamento forçado

• Fator de potência: ≥0,99

• THD: ≤5%

• Saída DC: –43 ~ –58VDC, nominal –53,5VDC, máximo 55A

Controlador

• Entrada de sinal: 3 AI (2 temperaturas da bateria, 1 temperatura ambiente), 7 DI

• Saída de alarme: 6 contatos secos

• Porta de comunicação: RS232/485, SNMP

• Modo de exibição: LCD

Ambiente

• Temperatura operacional: –40°C ~ +65°C (saída total abaixo de 50°C)

• Temperatura de armazenamento: –40℃ ~ +70℃

• Umidade operacional: 5% ~ 95% (sem condensação)

• Altitude: 0 ~ 3.000 m (se a altitude estiver na faixa de 2.000 m a 3.000 m, a temperatura máxima de operação diminui em 1 ℃ à medida que a altitude aumenta em 200 m.)
