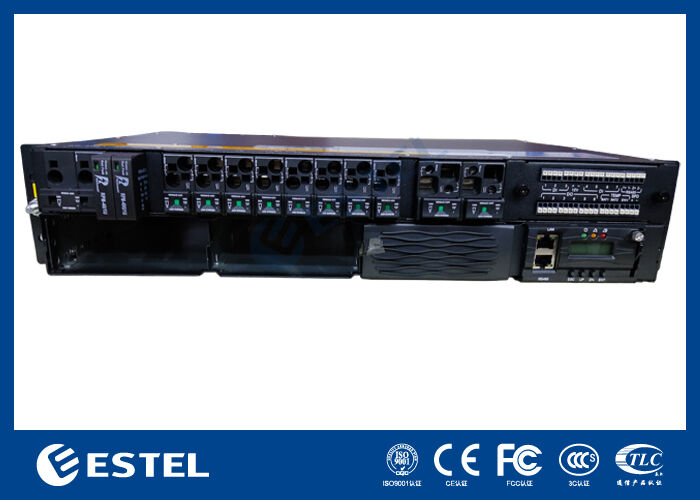

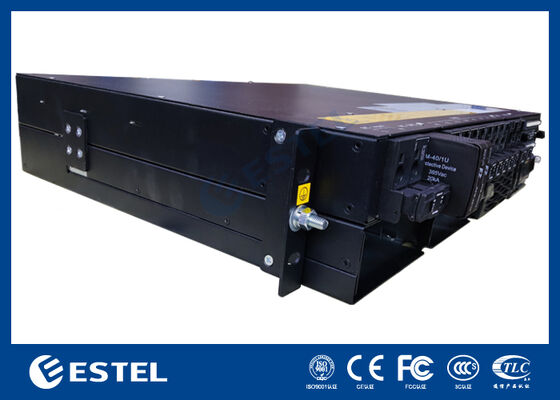

Sistema de Alimentação CC de 9kW 2U Montado em Rack de Alta Capacidade, Retificadores Modulares de 3000W, Ampla Entrada CA, >96% de Eficiência

Visão Geral do Produto

O sistema de alimentação CC de 9kW montado em rack 2U é uma solução de alta capacidade projetada para redes de telecomunicações, data centers e instalações industriais que exigem alimentação CC confiável. Ele suporta entrada monofásica de 220VAC, fornecendo uma saída estável de –43 a –58VCC com um valor nominal de –53,5VCC. Com uma capacidade máxima de 9kW, este sistema garante energia suficiente para aplicações em larga escala, mantendo a eficiência acima de 96%.

O sistema integra até 3 módulos retificadores (redundância N+1), cada um com classificação de 3000W e pesando ≤2kg. Esses módulos apresentam resfriamento forçado, fator de potência alto ≥0,99 e THD ≤5%, garantindo uma conversão de energia CC limpa e estável. Com manutenção frontal, entrada de cabo superior e proteção IP20, o design prioriza a segurança, a capacidade de manutenção e a facilidade de integração em racks de 19 polegadas.

A distribuição CC inclui 2*disjuntores de bateria de 125A e4*32A+4*50A disjuntores de carga, fornecendo gerenciamento de carga flexível e seguro. O controlador inteligente suporta 3 entradas analógicas, 7 entradas digitais, 6 alarmes de contato seco e comunicação remota via RS232/485 e SNMP. O monitoramento local é habilitado através de um display LCD.

Construído para ambientes desafiadores, a unidade opera de –40℃ a +65℃, suporta umidade sem condensação de 5–95% e mantém a operação estável em altitudes de até 3000m. Com sua arquitetura modular e desempenho robusto, o sistema de alimentação CC de 9kW 3U é uma escolha ideal para infraestruturas críticas que exigem soluções de energia escaláveis e confiáveis.

Sistema

• Dimensão: 482,0(L) × 350,0(P) × 2U(A)

• Peso: ≤20kg (sem retificadores)

• Modo de resfriamento: Resfriamento natural

• Modo de instalação: Instalado em rack de 19 polegadas ou dentro do gabinete

• Modo de cabeamento: Entrada superior e saída superior

• Modo de manutenção: Manutenção frontal, suporte a troca de nível de módulo

• Nível de proteção: IP20

Distribuição CA

• Modo de entrada: Monofásico 220VAC

• Capacidade de entrada: 2×63A/1P

• Frequência de entrada: 45–66Hz, valor nominal: 50Hz/60Hz

• SPD CA: 20kA/40kA, 8/20μs

Distribuição CC

• Tensão de saída: –43 ~ –58VCC, valor nominal: –53,5VCC

• Capacidade máxima:9kW(3*3kw, redundância N+1)

• Disjuntores de bateria: 2×125A/1P

• Disjuntores de carga: LLVD: Nenhum; BLVD: 4×32A/1PN+4×40A/1PN

• SPD CC: 10kA, 8/20μs

Retificador

• Tensão de entrada: 85VAC ~ 300VAC, nominal 220VAC

• Eficiência: >96%

• Potência nominal: 3000W (176–300VAC)

• Temperatura de trabalho: –40℃ ~ +75℃ (saída total abaixo de 50℃)

• Dimensão: 106,5mm(L) × 286mm(P) × 41,5mm(A) (1U/A)

• Peso: ≤2kg

• Modo de resfriamento: Resfriamento forçado

• Fator de potência: ≥0,99

• THD: ≤5%

• Saída CC: –43 ~ –58VCC, nominal –53,5VCC, máximo 55A

Controlador

• Entrada de sinal: 3 AI (2 temperatura da bateria, 1 temperatura ambiente), 7 DI

• Saída de alarme: 6 contato seco

• Porta de comunicação: RS232/485, SNMP

• Modo de exibição: LCD

Ambiente

• Temperatura de operação: –40℃ ~ +65℃ (saída total abaixo de 50℃)

• Temperatura de armazenamento: –40℃ ~ +70℃

• Umidade de operação: 5% ~ 95% (sem condensação)

• Altitude: 0 ~ 3000m (Se a altitude estiver na faixa de 2000m a 3000m, a temperatura máxima de operação diminui em 1℃ à medida que a altitude aumenta em 200m.)
