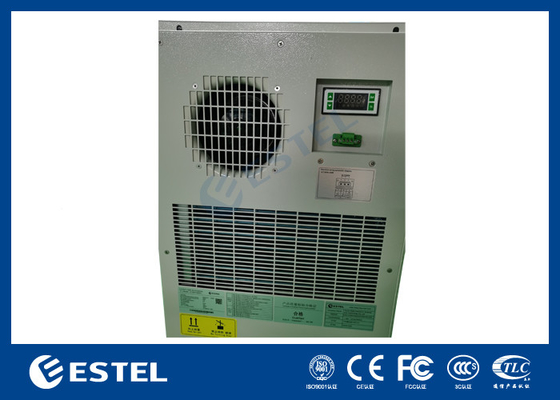

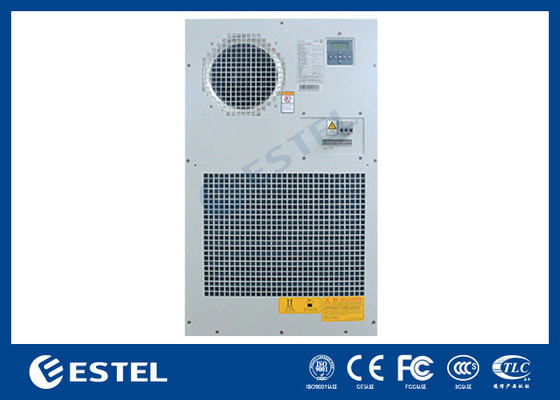

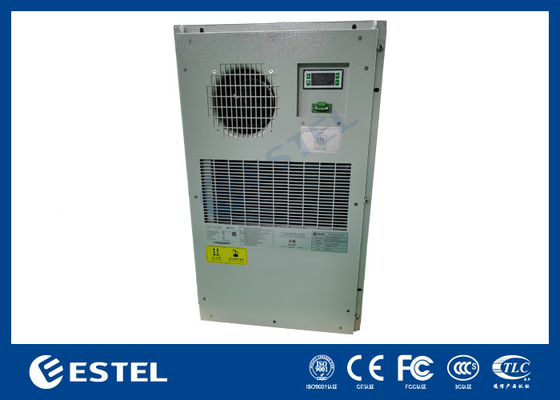

Gabinete externo MGA3000/E1 AC 3000W IP55 220V para telecomunicações

Gabinete externo MGA3000/E1 AC 3000W IP55 220V para telecomunicações
Gabinete externo MGA3000/E1 AC 3000W IP55 220V para telecomunicações Gabinete externo MGA3000/E1 AC 3000W IP55 220V para telecomunicações Gabinete externo MGA3000/E1 AC 3000W IP55 220V para telecomunicações Gabinete externo MGA3000/E1 AC 3000W IP55 220V para telecomunicações Gabinete externo MGA3000/E1 AC 3000W IP55 220V para telecomunicações

Imagem Grande :  Gabinete externo MGA3000/E1 AC 3000W IP55 220V para telecomunicações

Detalhes do produto:
Place of Origin: China
Marca: Estel
Certificação: CE UL FCC
Model Number: MGA3000/E1
Condições de Pagamento e Envio:
Minimum Order Quantity: 1 SET
Preço: USD200-USD1000
Packaging Details: Wooden case
Delivery Time: 10 days
Payment Terms: T/T, Western Union
Supply Ability: 5000
Contato
Descrição de produto detalhada
Noise Level: ≤60dB Finish: Outdoor type powder coating
Heat Exchanger: 75W/K Rohs Compliant: Yes
Input Voltage: AC 220V±15% 50Hz Installation Mode: door mounted/side mounted
Dimensions: 600mm x 500mm x 400mm Installation Environment: Outdoor telecom enclosure
Power Supply: 220V/50Hz Power: 1300
Color: Grey Power Input: 220VAC
Ip Grade: IP55 Material: Galvanized Steel
Compressor Type: Rotary
Destacar:

Ar condicionado externo 3000W

,

Gabinete de telecomunicações IP55

,

Condicionador de ar externo 220V


MGA3000/E1 Produto de refrigeração de ar condicionado para armários externos


1Introdução

1.1Prefácio
Este manual apresenta o guia para a instalação, funcionamento, função e manutenção de rotina de
Leia atentamente o manual de utilização antes de o utilizar e siga as instruções de utilização e as notas.
Nota: Todas as operações deste produto devem ser realizadas por engenheiros profissionais.
1.2Introdução do produto
O aparelho de ar condicionado é um tipo de produto de refrigeração auto-desenvolvido para armários.
o local onde o calor interno do gabinete é muito grande, o equipamento eletrônico interno é sensível ao
Este produto deve ser isolado internamente e externamente completamente.
tem múltiplas funções, alta fiabilidade e tem a característica de que pode começar a trabalhar sem complexos
depuração após alimentação.
O ventilador no caminho de ar do ciclo interno absorve o ar quente do lado de cima para fazer troca de calor do ar
O ar que entra no ar condicionado é refrescado por barbatanas do evaporador, e o ar arrefecido é enviado do lado de baixo do ar condicionado.
O ventilador do gabinete pode circular para atingir o propósito de diminuir a temperatura.
A rota de ar do ciclo absorve o ar frio externo do lado inferior e descarrega o ar quente do lado superior
após troca de calor.

2Parâmetro do produto

2.1Parâmetros da tecnologia do produto
Ponto Nome Unidade Parâmetro
Dimensão e instalação Dimensão do contorno do corpo (largura)alturaprofundidade) mm 784*619*245
  Dimensão de contorno, incluindo mm /
Flange (largura)alturaprofundidade) Peso Quilos 40
  Método de instalação   Montado no chão
  Método de instalação   Exterior
Ambiente e protecção Temperatura do ambiente de trabalho °C -40 a +55
  Ruído dB ((A) 65
  Esperança de vida Anos > 10
  Grau IP   IP55
  Refrigerante   R134a
  Certificação ROHS   - Sim, sim.
  Intervalo de tensão de entrada   220±15%VAC/50Hz
Desempenho Capacidade de refrigeração (L35/L35) W 3000
  Potência nominal de entrada de refrigeração (L35/L35) W 1280
  Corrente nominal do refrigerante (L35/L35) A 5.8
  Corrente máxima de refrigeração A 8.5
  Capacidade térmica (facultativo) W 1000
  Volume do ar da circulação interna M3/h 900

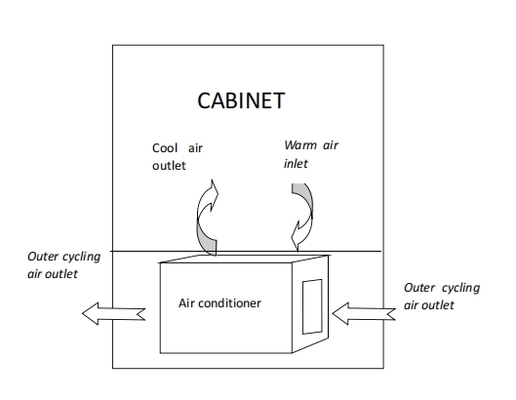

2.2Diagrama de instalação

Gabinete externo MGA3000/E1 AC 3000W IP55 220V para telecomunicações 0
Nota: o diagrama de instalação é apenas para referência, o esquema específico de instalação deve ser
Determinado em função do ambiente de utilização real


3Preparação e instalação

3.1Remover o pacote e verificar
1Prepare ferramentas de instalação: faca e tesoura, e use luvas de proteção.
2Remova a película de embalagem e a correia de embalagem, remova a embalagem e retire o ar.
Condimentador.
3Por favor, verifique a lista de acessórios e os sacos de acessórios na embalagem, verifique se o ar
O modelo do condicionador está certo.

Notas:
1Após retirar a embalagem exterior, certifique- se de que o ar condicionado está
vertical e não colocada na horizontal ou de cabeça para baixo.
2Após retirar a embalagem exterior, verifique cuidadosamente se o ar
O condicionador de ar está danificado ou contaminado por óleo, se a aparência do condicionador de ar tiver evidentes
Deformação ou mancha de óleo, por favor contacte o fabricante a tempo.
3Se não houver necessidade de instalar o produto imediatamente ou se for necessário transportá-lo para outro
lugar, por favor reembale o ar condicionado após a verificação.
4Recomenda-se reciclar os materiais de desembalagem.
3.2Instalação mecânica
Ferramenta de instalação: chave de fenda Phillips
Etapas de instalação:
1) Escolha a localização do corte no armário de acordo com o diagrama holing, remover a sombra
área e fazer o buraco de instalação.
2) Faça flange do ar condicionado perto da porta do armário, Fixar o ar condicionado na instalação
A superfície do armário firme com parafusos M5.
3) Verifique se o ar condicionado está bem e firmemente instalado.
Notas:
1) Verifique se o circuito de drenagem do ar condicionado é suave, caso este esteja bloqueado.
2) Ao determinar a localização do buraco de instalação no armário, deve evitar a entrada
As portas de saída de ar no interior do gabinete não são bloqueadas por qualquer componente no interior do gabinete, e
Os dois devem manter uma distância horizontal de mais de 150 mm; caso contrário, é propenso a levar
a um curto-circuito do ar de retorno e a um efeito de arrefecimento fraco, etc.;
3) Ao transportar ou mover o ar condicionado, deve-se ter cuidado para não colidir com ele e não arranhá-lo.
O seu revestimento de superfície;

3.3.Instalações elétricas
(1)Porta de entrada de energia
Ponto Porto Definição
Viva. L Cabo de entrada de energia L
Número de dados N Cabo de entrada de energia N
Terra PE Linha da Terra





(2)Saída de alarme e porta de entrada de sinal

Ponto Porto Definição
+ Interface de comunicação RS485 RS485A Portas de comunicação RS485 (+)
- Interface de comunicação RS485 RS485B Portas de comunicação RS485 (-)
O sinal de alarme público (NO) Não É normalmente aberto se não há alarme.
O aceno seco do alarme público (COM) COM Porto comum
O sinal de alarme público (NC) NC Normalmente está perto se não houver alarme.

4.Função do produto

4.1- Refrigerador.
Quando a temperatura dentro do armário é superior à temperatura de partida de refrigeração, ele começa
Refrigerador; quando a temperatura no interior do gabinete for inferior à temperatura de parada do refrigerador,
Pára de refrigeração.

Parâmetro Valor padrão Intervalo de regulação Unidade Notas
Temperatura de arranque da refrigeração 32 [20~40] °C Temperatura de parada da refrigeração = Temperatura de início da refrigeração - Diferença de retorno da refrigeração
Diferença de retorno da refrigeração 5 [3~10] °C





4.2. aquecimento(Opcional)
Quando a temperatura no interior do gabinete for inferior à temperatura inicial de aquecimento, ele começa a aquecer;
Quando a temperatura no interior do armário for superior à temperatura de parada do aquecimento, ele para de aquecer.

Parâmetro Valor padrão Intervalo de regulação Unidade Notas
Temperatura inicial de aquecimento 5 [-10~15] °C Temperatura de parada do aquecimento = Temperatura de início do aquecimento + diferença de retorno do aquecimento
Diferença de retorno do aquecimento 10 [3~15] °C




4.3.Monitor remoto
O ar condicionado tem uma interface de comunicação RS485, suportando comunicação MODBUS-RTU
Protocolo.O ar condicionado comunica com o monitor superior através da comunicação RS485
Os utilizadores podem verificar o estado de funcionamento do ar condicionado visualizando directamente o ecrã do ecrã
alterar os parâmetros de execução.

4.4.O controlo do ventilador externo (opcional)
De acordo com o requisito facultativo, o ventilador externo (de descarga de hidrogénio / ventilador de emergência)19
Realiza automaticamente a função de descarga de hidrogénio e de ventilação de emergência.
Função de descarga de hidrogénio (opcional):Quando o ciclo de descarga de hidrogênio vem, o ar condicionado começar
O ventilador de descarga de hidrogénio, o interruptor de controlo fecha.

Parâmetro Valor padrão Intervalo de regulação Unidade
Ciclo 24 [0~72] h
Tempo de descarga 5 [0~10] Min.

Função de ventilação de emergência (opcional): Quando a temperatura no interior do gabinete for superior a
Temperatura de arranque da ventilação de emergência, ventiladores de ventilação de emergência em funcionamento; quando a temperatura no interior
O gabinete está abaixo da temperatura de parada da ventilação de emergência, os ventiladores de ventilação de emergência param.

Parâmetro Valor padrão Intervalo de regulação Unidade
Temperatura inicial 45 [28~50] °C
Temperatura de parada 42 [25~50] °C





5.Ecrã de exibição

5.1. Interface de exibição

- Não, não. Ícone Função Explicação da função
1 ️️ Função de refrigeração Indicar se o sistema frigorífico funciona ou não
2
