Detalhes do produto:
Condições de Pagamento e Envio:
|
| Package: | cartons | Battery Input: | 48V DC, Max 200A (Supports Li-Ion/VRLA Batteries) |
|---|---|---|---|
| Rectifier: | MR484000SG1-GS, 4000W, 96.5% Efficiency, Hot-Swappable | Ac Output: | 220VAC ±10%, 50/60Hz, 63A Max (Single-Phase) |
| Battery Distribution: | 2×125A MCB, LVD 200A, Supports Parallel Battery Banks | Dc Distribution: | -53.5VDC Nominal, 8×Load MCBs (10A-63A Configurable) |
| Input Voltage Dc: | 40-60VDC (Battery Voltage Range) | Nominal Capacity: | 12KW (3×4KW Rectifiers), Expandable to 15KW |
| Produced By: | ESTEL Power Technologies (Certified ISO 9001/14001) | Ac Output Power: | N/A (DC System Only, AC Output for Auxiliary Loads) |
| Dc Load Distributions: | 8×Configurable MCBs (10A/20A/32A/63A per Channel) | Industrial Ac Input: | 85-300VAC, 45-65Hz, 26A Max (Per Rectifier) |
| Dc Input: | N/A (Integrated Rectifier-Battery System) | Power Capacity: | 9KW Standard, 12KW Peak (Redundant Mode) |
| Destacar: | Sistema de energia de telecomunicações compacto,sistema de energia das telecomunicações 2u,Fornecimento de energia para telecomunicações montado em rack |
||

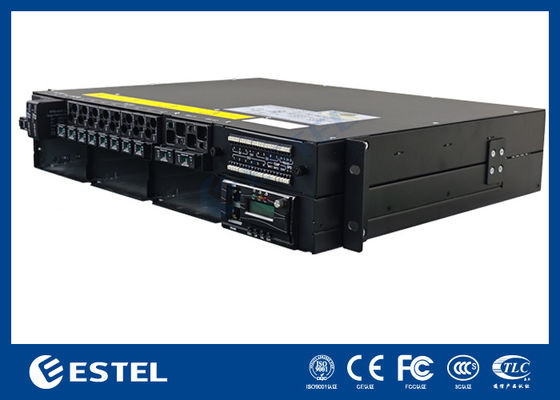

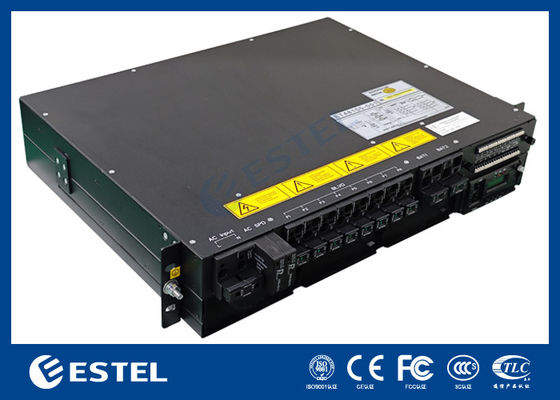

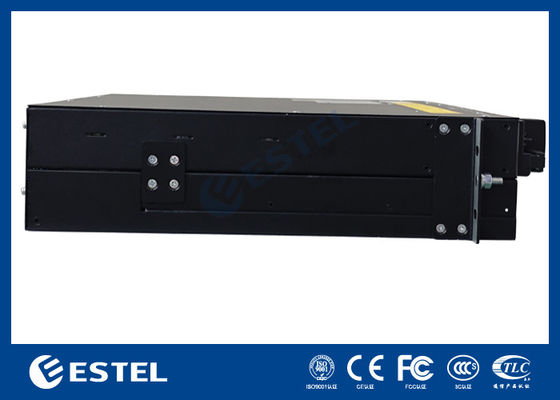

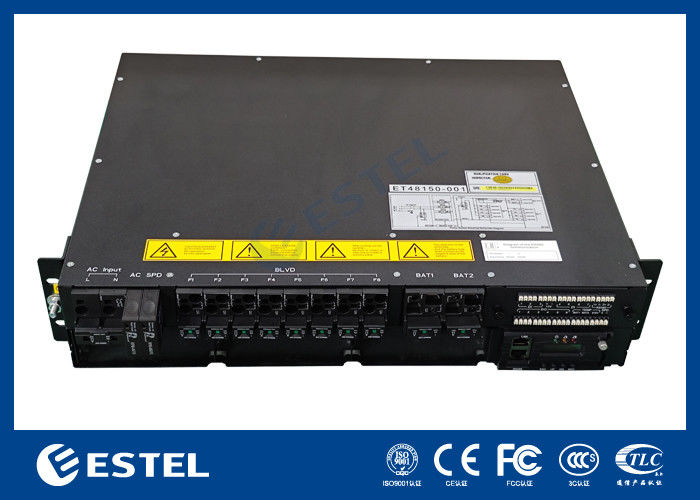

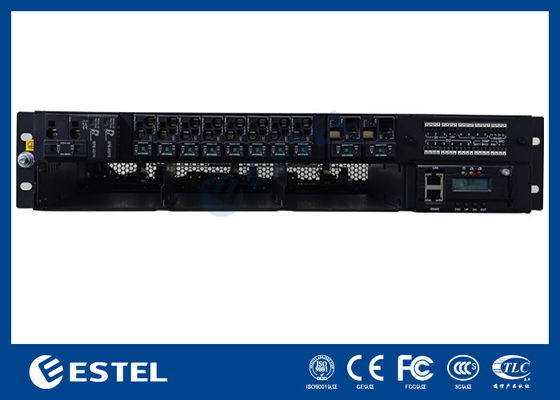

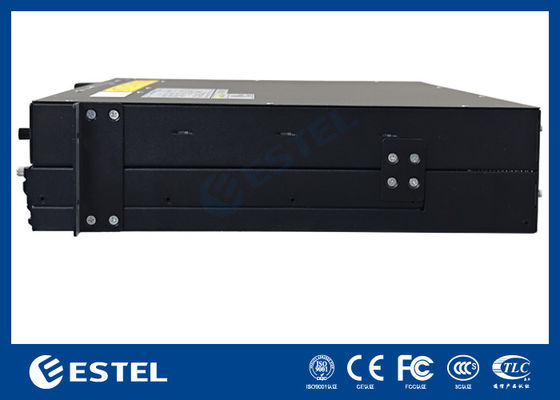

ET48200 M5E32A Sistema de energia compacto 2U - Montagem de rack de alta densidade de 12 kW para telecomunicações
Introdução
O ESTEL ET48200 M5E32A é uma nova fonte de alimentação compacta incorporada, com um novo design arquitetônico que oferece um tamanho pequeno e alta densidade de potência (até 12KW em 2U).Este sistema dá prioridade à flexibilidade do cliente.
Seus disjuntores e retificadores de alta densidade permitem uma configuração de campo sem esforço para atender a diversos requisitos de aplicação.Os retificadores da série MR48 emparelhados com o controlador MC2600 garantem a segurançaA série MR48 é construída com base na tecnologia comprovada da ESTEL e está preparada para atender às demandas futuras.
Características fundamentais
Cenários de aplicação
Especificações
| Modelo de produto | ET48200 M5E32A | ||
| Sistema | Dimensão ((mm) | 482.0(W) *350.0(D) *2U(H) | |
| Peso | < 10 kg (sem módulo retificador e embalagem) | ||
| Método de arrefecimento | Refrigeração natural | ||
| Instalação | Montagem de 19 polegadas | ||
| Método de roteamento | Entrada e saída dianteiras | ||
| Método de manutenção | Manutenção frontal, suporte de troca a quente | ||
| Nível de protecção | Proteção IP20 | ||
| Distribuição AC | Modo de entrada | De potência igual ou superior a 50 W | |
| Capacidade de entrada | 1 * 63A/2P | ||
| Frequência | 45 ~ 65 Hz, valor nominal: 50 Hz/60 Hz | ||
| SPD AC | 10kA/20kA, 8/20μs | ||
| Distribuição de CC | Voltagem de saída | -43~-58VDC, potência nominal: -53,5VDC | |
| Capacidade máxima | 9 kW (3 kW*3) | 12 kW (4kW*3) | |
| Dispositivos para desligamento de baterias | 2 * 125A/1P | ||
| Dispositivos de corte de carga | 2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P ((MCBs de carga máxima 8) | ||
| 1 x LVD 200A | |||
| Módulo rectificador | Voltagem de entrada | 85VAC ≈ 300VAC, Valor nominal: 220VAC | |
| eficiência | ≥ 96,6% | ||
| Potência de saída nominal | 4000W (176Vac ≈ 300Vac) | ||
| Temperatura de funcionamento | -40°C~+75°C (com total de saída inferior a 50°C) | ||
| Tamanho | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | ||
| Peso | ≤ 2,1 kg | ||
| Método de arrefecimento | Refrigeração forçada | ||
| Fator de potência | ≥ 0,99 @ 220Vac 20-100% de carga | ||
| Controlador | Entrada de sinal | 4 Al ((3 temperatura da bateria, 1 temperatura ambiente),7 Dl ((SPD, 6 Dl comuns) | |
| Saída de alarme | 6 contacto seco | ||
| Portos de comunicação | RS485, SNMP | ||
| Modo de exibição | LCD | ||
| Meio Ambiente | Temperatura de funcionamento | -40°C~+65°C | |
| Temperatura de armazenamento | -40°C~+70°C | ||
| Umidade de funcionamento | 5% ~ 95% ((não condensado) | ||
| Altitude | 0~3000 m (quando a altitude está entre 2000 m e 3000 m, a temperatura máxima de funcionamento diminui 1 °C a cada aumento de altitude de 200 m) | ||
Diagrama
MR483000HG2B-CS
| ACInput | Saída de CC | ||
| Voltagem de entrada (nominal) | 110VAC/220VAC | Tensão de saída | -42 a -58VDC, classificado: -53,5VDC |
| Faixa de tensão de entrada | 85 a 290VAC | Eficiência máxima | > 96% |
| Corrente de entrada máxima | 18A | Capacidade máxima | 3000 W |
| Frequência de entrada | 45 a 65 Hz | Corrente de saída máxima | 56.1A |
| Fator de potência | ≥ 0,99 (220VAC @ 20% a 100% de carga) | THD | ≤ 5% @ 50% a 100% de carga |
| Controle e Monitorização | Meio Ambiente | ||
| Protocolo de comunicação | Possui | EMC | Classe B EN55032; EN55035; CEI61000-3-2; CEI61000-3-3 |
| LED | Verde-normal; amarelo-alarme; vermelho-falha | Segurança | UL62368-1;EN62368-1;IEC62368-1 |
MR484000SG1-GS
L Eficiência máxima > 96,5%
L Potência de 45°C a 75°C
L Potência de saída de redução a < 176 VAC
L Alta densidade de potência
| ACInput | Saída de CC | ||
| Voltagem de entrada (nominal) | 110VAC/220VAC | Tensão de saída | -42 a -58VDC, classificado: -53,5VDC |
| Faixa de tensão de entrada | 85 a 290VAC | Eficiência máxima | > 96,5% |
| Corrente de entrada máxima | 26A | Capacidade máxima | 4350W |
| Frequência de entrada | 45 a 65 Hz | Corrente de saída máxima | 81.3A |
| Fator de potência | ≥ 0,99 (220VAC @ 20% a 100% de carga) | THD | < 3% @ ≥ 50% de carga |
| Controle e Monitorização | Meio Ambiente | ||
| Protocolo de comunicação | Possui | EMC | EN55032 classe B;EN55035;IEC61000-3-11;IEC61000-3-12 |
| LED | Verde-normal; amarelo-alarme; vermelho-falha | Segurança | UL62368-1;EN62368-1;IEC62368-1 |
MC2600 Controlador
Introdução
O MC2600 é o controlador de potência de corrente contínua de nova geração desenvolvido pela Megmeet. O controlador adota o AR 32-bit cortex-M4CPU como processador principal.fácil de usar, e interface fácil de usar, função de gestão de energia híbrida potente, incluindo gestão de diesel, baterias VRLA e ítio-íon e módulos solares.
Características fundamentais
Medição
24 x leituras de entrada analógicas e 9 x digitais, incluindo: tensão do sistema, corrente de carga, corrente da bateria, temperatura da bateria, 8*Dl, 8*D0, etc.
Comunicação
O controlador comunica com o computador hospedeiro em 2 modos: Rs485 e Ethernet (WEB ou SNMP).Download de registos de dados e alarme de histórico estão disponíveis através do navegador WEBA comunicação entre o controlador e os retificadores e os módulos solares utiliza a comunicação CAN.
Protocolo SNMP suporta portas GET, SET e TRAP 4xRs485 para bateria BMS, DG ou dispositivo de função de extensão
Registro de Histórico de Alarme
Registo de histórico de alarmes de 1000 eventos, FlFO para análise do sistema
Registo de estatutos do sistema
1000 registos das leituras da tensão de saída e da corrente de carga e 50 registos das leituras históricas do ensaio da bateria
LCD&LED
Ecrã LCD de 128 x 32 para o estado de acesso, alarmes, configurações do utilizador; LEDs verdes/amarelos/vermelhos indicam o estado de funcionamento e os alarmes
Gestão da bateria
Gestão da bateria
Alarmes/eventos
MC2900 Controlador
Introdução
O Mc2900 é o controlador de potência de corrente contínua de última geração desenvolvido pela Megmeet. baseia-se na CPU ARM Cortex-A8, 256Nflash, 512M SRAM e no sistema operacional linux.,e interface fácil de usarO controlador fornece a função de gestão do retificador, módulo solar, módulo eólico, módulo DC/DC, módulo HVDC diesel, bateria VRLA e bateria de íons de lítio.
Características fundamentais
Medição
22 x leituras de entrada analógicas e 12 x digitais, incluindo: tensão do sistema, corrente de carga, corrente da bateria, temperatura da bateria, temperatura ambiente, umidade ambiente, 12*Dl. 8*DO. etc.
Comunicação
O controlador comunica com o computador hospedeiro em 2 modos: Rs485 e Ethernet (TcP/p, UDp, https e SNMp).O historial de operações e o historial de alarmes estão disponíveis no navegador WEBA comunicação entre o controlador e os retificadores e os módulos solares utiliza a comunicação CAN.
Protocolo SNMP suporta portas GET, SET e TRAP 4xRS485 para baterias BMS, DG ou placas de extensão de funções
Registro de Histórico de Alarme
200000 alarmes de histórico e 100000 eventos de histórico
Registo de estatutos do sistema
5000 registos de ensaio da bateria, 5000 registos de carga da bateria, 5000 registos de descarga da bateria, 5000 registos de funcionamento da DG
LCD&LED
Ecrã LCD de 128 x 160 para aceder às condições de funcionamento actuais, alarmes, configurações do utilizador; LED verde/amarelo/vermelho para indicar o estado de funcionamento e alarmes
Recolha e gestão
Gestão da bateria
Alarmes/eventos
