Sistema de Monitoramento Ambiental EMU RS232 AC 220V

Sistema de Monitoramento Ambiental Montado em Rack de 19 polegadas, Fonte de Alimentação 220V AC ou 48V DC

1. Perfil do Produto

A Unidade de Monitoramento Ambiental é um host de monitoramento de rede projetado para salas de rede integradas que integra o monitoramento de UPS e ambientes de energia estendidos. Adotando o popular estilo de design montado em rack de 19 polegadas, suportando fonte de alimentação de 220V AC ou 48V DC, suportando mais de 12 vias de valor de comutação, saída de controle de relé de várias vias e expansão de temperatura e umidade ambiente, com funções de monitoramento e controle por SMS, mais seguro e mais confiável. Será a melhor escolha para salas de serviço modernas e não tripuladas.

2. Característica do Produto

1. Fonte de alimentação de trabalho: suporta fonte de alimentação AC 220V ou DC 48V, mais amplamente utilizada.

2. Interface universal RS232: aquisição síncrona de dados em tempo real do UPS.

3. Monitoramento remoto de rede SNMP: com interface de rede e exibição intuitiva de página da web para monitoramento remoto.
4. Monitoramento integrado de campo Modbus: Com interface 485, usando o popular protocolo modbus, pode realizar o monitoramento integrado de salas não pertencentes à rede, formar dados de monitoramento síncrono de sala única ou multi-sala e tela sensível ao toque opcional de 7 polegadas como exibição.

5. Saída de controle de relé de 6 vias: interface de controle de saída flexível, que pode realizar o controle da saída de energia e o modo de comutação passiva, como controlar ventiladores, ar condicionado e outros dispositivos de comutação de energia correspondentes.

6. Detecção de entrada de valor de comutação de 15 vias: Pode ser usado para monitorar vários equipamentos ambientais da sala, como fumaça, inundação, controle de acesso, magnetismo de porta, etc.

7. Interface de interação homem-computador: A tela LCD widescreen facilita aos usuários a confirmação das configurações de parâmetros e operação do sistema.

8. Função de indicação LED: compreensão mais intuitiva do status operacional do site do equipamento GSM.

9. 4 vias de valor analógico: pode ser usado com uma variedade de transmissores para obter energia, temperatura, pressão e outros aspectos da detecção; faixa de entrada: 0-5V.

10. Módulo GSM integrado: Suporta GSM de banda dupla, 900/1800MHz; realize a função de alarme SMS remoto via SMS.

11. Suporta uma gama mais ampla de protocolos UPS: APC, MGE, Eaton, SANTAK, KSTAR, KELONG e muitas outras marcas nacionais e estrangeiras.

3. Requisitos de Configuração de Instalação

1. Um UPS com interface de comunicação RS-232;

2. Um computador (com direitos administrativos) com interface de comunicação RS-232 e placa adaptadora Ethernet 10M/100M para configuração inicial de parâmetros;

3. ambiente de rede completo;

4. Série de opções de expansão de função para monitoramento de rede, monitoramento e gerenciamento de energia UPS e ambientes de sala de computador e periféricos (opcional).

4.Introdução do Painel e Definição da Porta de Fiação

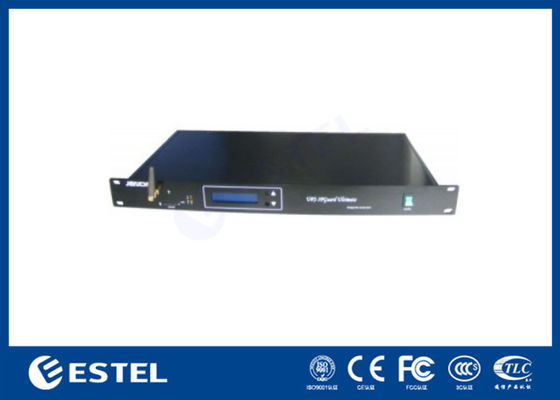

Painel Frontal:

• POWER: interruptor liga/desliga;

• P: Mantém brilho constante durante a operação normal；

• R: Indicador de execução; pisca uma vez por segundo durante a operação normal;

• S: A luz de status de envio de SMS; a luz mantém brilho constante quando o dispositivo está ocioso e a luz pisca quando o dispositivo está ocupado;

• E: Indicador do módulo GSM; está inicializando ao piscar e inicia com sucesso piscando a cada dois segundos;

• RESET: botão de reset; pressione e segure por mais de 3 segundos para resetar o módulo GSM.

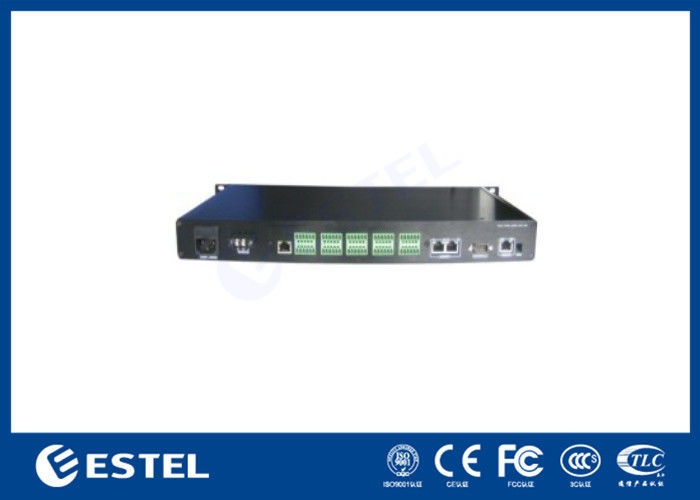

Painel Traseiro:

• AC220V-50(60)Hz: Entrada AC 220V (opcional)

• DC48V/2.5A: Entrada DC 48V (opcional)

• RS485/EXT: Porta de comunicação RS485, usada para expandir a temperatura e umidade do ambiente de monitoramento ou outro dispositivo;

• RS232/Device: Interface de comunicação serial para configuração de parâmetros e consulta de informações do UPS com PC;

• Ethernet: Interface Ethernet UTP 10/100M RJ45;

• Padrão: Configuração de IP; restaura o IP padrão quando o NO.1 disca para baixo.
