Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tamanho externo do armário: | W×D×H 900×900×2100mm | Cremalheira de 19 polegadas: | 40U |
|---|---|---|---|
| Cores: | RAL7035 cinzento | Portão: | Uma porta da rua |
| Nível de protecção: | IP55 | Acessórios integrados: | PDU, EMS, Rectificador |
| Sistema de arrefecimento: | condicionador de ar e fã | Materiais: | Parede de aço, única galvanizada com isolação |
| Fechamento do armário: | Fechamento de ponto três contra-roubo (cadeado do apoio) | Tratamento de superfície: | Revestimento exterior do pó da anticorrosão |
| Realçar: | armário exterior das telecomunicações da única parede,Armário exterior das telecomunicações de IP55 40U,única cremalheira da parede 40U |
||

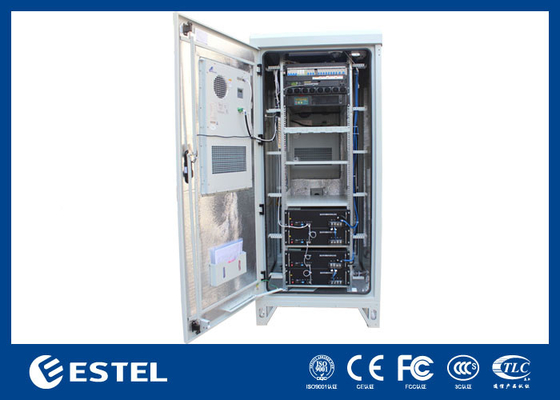

Armário de Telecomunicações Exteriores IP55 à parede única, à prova d'água 40U, anti-corrosivo
1.Armário de telecomunicações ao ar livreParâmetros técnicos
| Ponto | Tipo | Parâmetro técnico |
| Estrutura | Dimensão | Dimensões externas: W×D×H 900×900×2100mm |
| Layout | 1 compartimento | |
| Método de instalação do equipamento | 19 ′′ rack, 40U | |
| Portão | Com uma porta da frente e uma fechadura de três pontos para armário exterior (bloqueio de apoio) | |
| Materiais | Aço galvanizado, parede única com isolamento | |
| Isolamento térmico | 20 mm PEF | |
| Protecção de entrada | IP55 | |
| Controle de temperatura | Refrigeração | Ar condicionado e ventilador |
| Iluminação | Lâmpada LED | Lâmpada LED |
| Temperatura | Temperatura | Temperatura de funcionamento: -40°C ~ +55°C |
| Temperatura de armazenagem: -50°C ~ + 70°C | ||
| Temperatura de transporte: -50°C ~ +70°C | ||
| Humidade | Umidade relativa | 5% ~ 100% |
| Pressão | Pressão do ar | 62kpa ~ 101kpa (semelhante a 0m ~ 5000m de altitude) |
| Intensidade de radiação | Intensidade da radiação solar | 1120 × (1±5%) W/m2 |
2. IP55Gabinete de TelecomunicaçõesPerfil
ESTEL é um fabricante profissional de gabinete de telecomunicações ao ar livre e solução de controle de temperatura para gabinete de telecomunicações ao ar livre na China.
Experiência em I & D, produção e exportação.
3A vantagem do nosso gabinete.
(1) Podemos integrar o ar condicionado, o sistema de monitorização do ambiente, o sistema de retificação, a distribuição de energia, o inversor, a bateria e a fibra óptica no gabinete de telecomunicações ao ar livre.
(2) Material do gabinete: aço galvanizado, aço inoxidável, alumínio e aço laminado a frio são opcionais.
(3) Vários métodos de instalação de armários: montagem no solo, montagem na parede e montagem em poste.
(4) Método de arrefecimento do gabinete: ar condicionado, trocador de calor, TEC e ventilador são opcionais.
(5) Tipo de gabinete: gabinete de equipamento, gabinete de baterias e gabinete de energia ((compartimento único, dois compartimentos, múltiplos compartimentos).
(6) Temos engenheiros de projeto profissionais, pode ser feito exatamente sob medida.
(7) Armário exterior de alto nível de proteção, IP55, IP65, IP66, à prova de água, à prova de poeira, pode ser utilizado em ambientes externos adversos.
(8) Estrutura de porta incorporada, fechadura de três pontos, sem serras externas, reforça a anti-roubo.
(9) Vendas directas dos fabricantes para aumentar a sua margem de lucro.
(10) Inspecção rigorosa da qualidade e qualidade estável.
(11) Entrega rápida, sem preocupação com o tempo de entrega.
(12) Serviço pós-venda perfeito.
4Características do gabinete de telecomunicações ao ar livre
(1) O armário é à prova de poeira, à prova de sol e à prova de chuva, nível de protecção IP55.
(2) Refrigeração do gabinete: ar condicionado e ventilador.
(3) A disposição do gabinete é razoável, o que facilita o acesso ao cabo, a fixação e a fixação à terra.
(4) Incluir barra de aterramento.
(5) Incluindo sistema de monitorização do ambiente com comunicação SNMP.
(6) A distribuição de energia pode ser personalizada com base nas necessidades reais do cliente.
(7) O sistema de retificação de telecomunicações pode ser personalizado.
5Lista de acessórios de gabinete
|
- Não, não. |
Ponto |
Quantidade |
Unidade |
Especificações |
|
1 |
Armário de telecomunicações ao ar livre |
1 |
Conjunto |
(1) Dimensões externas W × D × H 900 × 900 × 2100 mm (2) Um compartimento: incluindo o rack padrão 40U de 19" (3) Com uma porta da frente e uma fechadura anti-roubo de três pontos para armário externo (bloqueio de suporte) (4) Material: aço galvanizado; parede única com isolamento térmico (5) Nível IP: IP55 (6) Entrada de cabo na parte inferior (7) Incluindo barras de cobre de aterramento |
|
2 |
Ar condicionado |
1 |
Conjunto |
Ar condicionado Capacidade de arrefecimento: 1500 W, Fornecimento de energia: AC220V, 50Hz |
|
3 |
Ventilador |
1 |
Conjunto |
Dois ventiladores AC220V e um controlador de temperatura |
|
4 |
Sistema de monitorização do ambiente |
1 |
Conjunto |
1× unidade de monitorização do ambiente, 19 ′′, 1U; AC220V, suporte à comunicação RS485 e SNMP 1 × sensor de fumaça, 1 × sensor de água, Sensor de temperatura de 1 ×, Sensor de porta 1x. |
|
5 |
Unidade de distribuição de energia AC e DC |
1 |
Conjunto |
A prova de relâmpagos de grau B Entrada AC: 63A/2P×1; Saída AC: 16A/1P×4; Saída de corrente contínua: 16A/1P×4; Altura: 4U |
|
6 |
Interruptor de lâmpada LED |
1 |
PC |
Utilizado para controlar a luz LED ligada/desligada |
|
7 |
Lâmpada LED |
1 |
PC |
AC220V, utilizado para iluminação no armário |
|
8 |
Pacote |
1 |
Conjunto |
Caixa de madeira |
6Sistema de retificação de telecomunicações
Modelo: ET48450P200 Imagens
Sistema de retificação ET48450P200 Introdução
ET48450P200é um sub-rack de 19 polegadas para sistema de energia híbrido, com um design compacto de 13U de altura para atender às necessidades críticas de aplicação de transmissão de fibra e microondas, dispositivo de acesso, interruptor.A potência máxima do sistema é de 450 A., com entrada AC/entrada DC/bateria/carga MCBs. Os cabos são de acesso frontal com MCB e barra de bus.
Características fundamentais
| Sistema de retificação de telecomunicações - ET48450P200 | |||||
| Dimensão | W482 x D350,6 x H13U, ≤ 40 kg (sem módulos) | ||||
| Modo de arrefecimento | Refrigeração natural | ||||
| Modo de manutenção | Manutenção frontal | ||||
| Nível de protecção | Proteção IP20 | ||||
| Distribuição de entrada | |||||
| Ar condicionado | DC | ||||
| Modo de entrada | 380VAC trifásico | 120VDC~420VDC | |||
| Frequência de entrada |
45~65 Hz, valor nominal: 50 Hz/60 Hz |
/ | |||
| Capacidade de entrada | 100A/4Px1 | 25A/2Px4 | |||
| DOCUP | 20kA/40kA, 8/20μs | ||||
| Distribuição da produção | |||||
| Módulo rectificador | Modulo Solar | ||||
| Tensão de saída |
- 42.-58VDC, valor nominal: -53,5VDC |
- 42.58VDC, valor nominal: -54,5VDC |
|||
| Dispositivos de desaceleração | 250A/1P x3 ((125A/3P x 3) | ||||
| Dispositivos de travagem de carga |
LLVD: 125A/P x 2, 25A/1P x 1, 1 ponto de reserva BLVD: 125A/1P x 2, 6A/1P x 2 |
||||
| SPD de corrente contínua | 10kA/20kA, 8/20μs | ||||
| Modulo | |||||
| Módulo rectificador | Modulo Solar | ||||
| Voltagem de entrada | 85~290VAC, 220VAC nominal | 120~420VDC, classificado em 340VDC | |||
| Eficiência | > 96% | > 96% | |||
| Potência nominal | 3000W ((176 a 290VAC) | 3000W ((200 a 420VAC) | |||
| Temperatura de funcionamento | - 10°C~+75°C(total de produção inferior a 55°C) | - 10°C~+75°C(potência total inferior a 50°C) | |||
| Controlador | |||||
| Entrada de sinal | 7 contacto seco | ||||
| Saída de alarme | 4 AI (2 temperaturas da bateria, 1 temperatura ambiente, 1 sensor de nível de combustível), 1 RS485, 7 DI | ||||
| Porto de comunicação | RS485, SNMP | ||||
| Modo de exibição | LCD | ||||
| Meio Ambiente | |||||
| Temperatura de funcionamento | - 10°C ~+ 50°C | ||||
| Temperatura de armazenamento | - 40°C ~+75°C | ||||
| Umidade de funcionamento | 5%~95% (não condensadas) | ||||
| Altitude | 0~4000 m (se a altitude estiver na faixa de 3000 m)~4000m, a temperatura máxima de funcionamento diminui em 1°Cà medida que a altitude aumenta em 200 m) | ||||
7Desenho do gabinete de telecomunicações ao ar livre
8Imagens personalizadas do gabinete.
9. Certificado IP65 de gabinete de telecomunicações ao ar livre
10Aplicações do gabinete de telecomunicações ao ar livre
11Embalagem e entrega
O nosso pacote é de compensado que não é fumigado, não de troncos ou madeira maciça.
Cumprir o artigo 2.o da ISPM 15.1Srong, à prova de umidade, à prova de impacto e especial para exportação.
12Outras imagens do gabinete de telecomunicações ao ar livre
